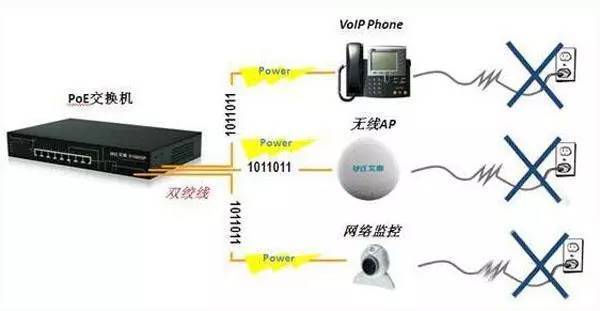

POE指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流電的技術.就是支持以太網供電的交換機。
POE技術是現代以太網新技術的發展和延時，安全、節能、便捷，三大優勢為以太網的更快速發展插上了翅膀。但是中國市場假冒仿冒的各類所謂兼容標準的POE交換機混雜期間，極大的阻礙了用戶對標準的POE交換機的正確認識，木木今天就教你如何區分“標準與非標準POE交換機”，把危害拒之門外。
01
國際標準POE交換機
國際標準POE交換機端口支持輸出功率達15.4W或30W，符合IEEE802.3af/802.3at標準，通過網線供電的方式為標準的POE終端設備供電，免去額外的電源布線。
IEEE 802.3af標準是基于以太網供電系統POE的新標準，它在IEEE 802.3的基礎上增加了通過網線直接供電的相關標準，是現有以太網標準的擴展，也是第一個關于電源分配的國際標準。
IEEE 802.3at標準2005年開始制定，2009年頒布。802.3at標準的輸出功率可達30W，受電端可用功率為25.5W。
02
標準和非標準POE交換機的區別
PoE中的非標的意思是非標準PoE供電，這是相對于標準PoE供電而講的。
標準的POE交換機內部有POE控制芯片，它在供電之前有一個檢測的功能，當設備連接好之后，POE交換機會向網絡中發送一個信號，檢測網絡中的IP終端是否有支持POE的受電設備，如果支持，POE交換機才會給它供電，如果不支持POE，交換機就不會給它供電，這就對IP終端有一個保護的作用。
非標準的POE交換機內部這沒有這個POE控制芯片，它是直接將電通過網線中的空線線對45，78來傳輸電源，沒有檢測這一步驟，不管IP終端是否支持POE他都會給它供電，如果IP終端不POE供電，粗暴的將網線 中空余線對當電力線使用，就很有可能燒毀網口。
03

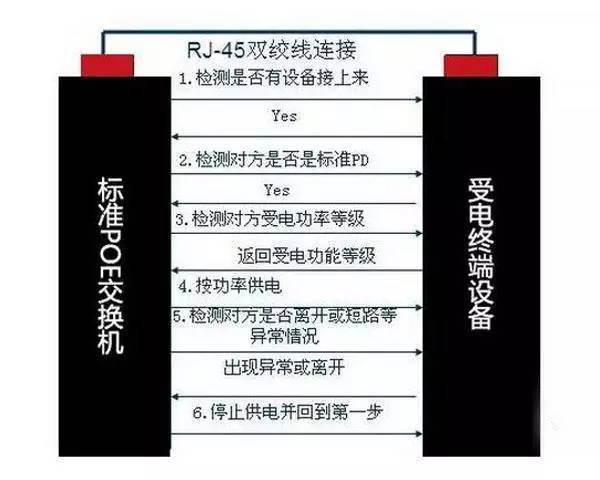

標準POE交換機的工作方式
1、檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備。
2、評估PD設備需要功率損耗。
3、從電壓向PD設備供電，直至供電為48v直流電源。
4、滿足設備標準IEEE802.3af不超過15.4W，標準IEEE802.at不超過30W。
04
非標POE交換機的工作方式
非標POE交換機屬于強制型網線供電裝置，其工作原理就是集中供電方式，是通過一個變壓器將220V交流電降壓為15~24V直流電。
當網線連接受電設備，接收DC12V~24V電源，就會強制供電給設備，如果受電設備是12V和24V，需要找相應對應的12/24V非標的POE交換機。
05
非標準POE交換機的危害
危害一：受電端不能進行穩壓，終端工作不穩定！網線線芯細，壓降大，受電端無穩壓裝置，系統工作在欠壓或者過壓狀態下。縮短終端工作壽命。
危害二：燒壞設備、觸電、線路老化漏水短路火災隱患！未與配套網絡終端相連，燒壞設備。過36V輸電，手觸電擊。無線路異常識別機制，存短路火災隱患。
拒絕非標POE，遠離非標POE，創建安全穩定網絡供電環境。
06
如何識別標準和非標POE交換機
從外觀判定一臺交換機為PoE交換機后，那么要如何判斷其是標準PoE還是非標產品呢？
1、首先從供電電壓來粗略判斷：
毫無疑問，凡是供電標準電壓非48V的，都是非標產品，比如常見的12V，24V供電產品。但48V供電也未必就一定是標準PoE產品，這就要用到萬用表這類電壓測量工具來鑒別究竟是李鬼還是李逵了。
簡易識別方法：啟動設備，用萬用電表兩表筆分別點觸RJ45端口4/5線和7/8線，表盤出現高于10VDC電壓即為非標PoE設備。

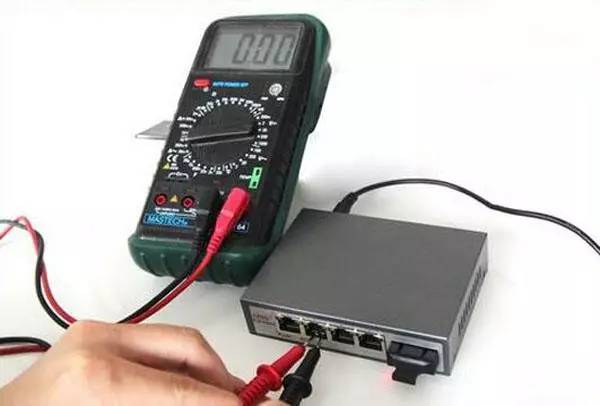

2、用萬用表測量方法如下：
啟動設備，將萬用電表調至電壓測量檔位，用萬用電表兩表筆分別點觸PSE設備供電腳（通常是RJ45端口的1/2,3/6或者4/5,7/8），如果測出有48V或其它電壓值（12V、24V等）穩定輸出的設備即是非標產品。因?yàn)樵谶@個過程中，PSE不對受電設備（這里為萬用表）做檢測，直接采用48V或其它電壓值供電。
反之，如果測量不出電壓，萬用表表針在2~10V之間跳動，則為標準POE。因?yàn)樵谶@個階段，PSE在對PD端（這里為萬用表）進行檢測，而萬用電表不是合法的PD，PSE不會供電，無穩定電壓產生。
3、如何從外觀上區分標準POE交換機與非標準PoE交換機？
（1）品牌貨都有底部標貼，一般大公司出的POE交換機在產品命名上都會帶-P、-XP、-PX，X為任意字母。雜牌的一般標識不明。
（2）如果底部標貼上的產品名稱沒有-P等字樣，則看前面板的交換機描述上是否有POE字樣，或者led燈的標注是否有POE字樣，有則是大品牌或者正規的。
（3）如果以上都沒有，可以肯定是雜牌廠商生產的POE交換機，這個時候怎么區別？可以看外置電源或者內置電源。外置電源如果是48V的則是POE交換機，內置電源的額定功率較大則可能是POE交換機的可能性較大。
如果結合以上三種外觀區分方法都無法區分，那你買到雜牌中的雜牌了。
07、為什么非標POE交換機在市場上存在？
因?yàn)榉菢?biāo)POE交換機做工比較簡單，選用材料和零部件劣質，而且沒有太多技術在里面，所以造價比較便宜，在市場上也占有一定的份額。另外有些小工程商為了減少成本，使用非標POE交換機供電。但是大家一定要慎重使用非標PoE供電交換機。
注意市面普遍存在非標POE交換機：穩定性和可靠性不是特別好，主要是其功率不足，都有可能造成設備不穩定，同時安裝人員操作不合理，都極易導致設備燒毀。
遠離非標POE產品
可以這樣說：凡是正規廠家生產的標準POE交換機，在設備正常運行的情況下，不會發生“燒壞終端”這種事。
很多人對POE交換機不甚了解，以至于出現“POE交換機不穩定，容易燒設備”這樣以訛傳訛的論調，這都是不科學的。建議大家慎用非標POE交換機，創建安全穩定網絡供電環境。
