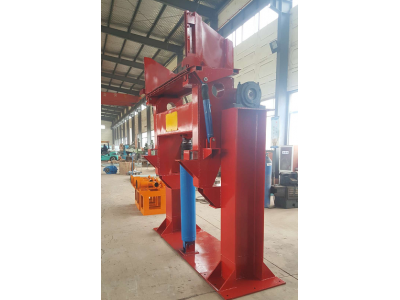

液壓翻箱機 消失模砂處理生產線翻箱機

00001. 本機用途及使用范圍:

⑴、該翻箱機適用于鑄造行業自動線、半自動線生產線,通過該翻箱機將鑄件轉到下一工位。
⑵、該翻箱機的翻箱能力為10-30t,可將10-30t重的砂箱(包括鑄件.砂)向后翻126°。
1.1.2、工作原理:
 2種油缸的初始位置分別是：直徑63的2個油缸在始點位置，直徑180的油缸在始點位置。工作順序依次如下進行：
   ⑴直徑63的2個油缸同時從始點位置運行至止點位置（夾緊砂箱底座止）。完成砂箱底座的夾緊動作。
⑶直徑180的油缸上行至止點限位。翻箱機的翻轉架帶動砂箱翻轉，完成翻箱動作。
1.1.3、操作說明:
合上總電源開關,將砂箱置于翻箱機位置按液壓泵開按鈕,按鎖緊油缸按鈕鎖緊, 按上部位壓緊油缸按鈕壓緊砂箱，按大油缸按鈕向上推動將砂箱旋轉126°,按大油缸反回將砂箱放回原處, 按上部位松開油缸按鈕松開砂箱,按松開鎖緊按鈕松開砂箱，將砂箱推開,完成一次翻箱動作。按自動按鈕翻箱動作同上,自動完成一次翻箱動作后延時,但下一次翻箱動作不能超過延時時間,如果超過延時時間要停機。
1.1.4、維修與保養
每班次要在活動的銷軸上,油缸兩端的銷軸加黃油，及時將散落在油缸上、機架上的散落砂清理掉,要保證有一個良好的清潔環境。
⑴、液壓站安裝場所應在塵埃小，冬夏之間溫差小，受其它裝置振動，發熱影響小的地方。
⑵、換向閥集成塊應安裝在靠近油缸處。
⑶、本系統油液一般采用耐磨液壓油，（夏季用L—HM46，冬季用L—HM32）冬季若環境溫度過低，可先開機空轉一段時間，待油溫升高后再工作。
⑷、啟動前應仔細檢查電源電壓，油泵的旋轉方向，啟動時將電磁換向閥處于中位、液壓缸無負載、系統卸載情況下進行啟動，管道與各液壓缸排氣時，油箱內會浮起一層白色的氣泡，如長時間不能消除，則應停止運轉，等氣泡消除后再啟動，在空載一定時間后，再按設定的工況進行運轉，壓力設定由低到高，慢慢升起，設定壓力不得超過額定壓力。
⑸、工作液：在油箱上、中、下層分別取樣，檢查其清潔度，水分混入程度和粘度等性能指標，如達不到基準要求則需進行更換。
油箱：檢查油量多少，有無沉淀物及水分，檢查液位油溫計，清潔過濾器及空氣過濾器，及時清洗或更換濾芯。
⑹、冷卻器：本冷卻器為水冷，前管口接冷卻水，檢查管接頭及螺釘有無松動。
⑺、控制閥：檢查溢流閥的壓力設定值和調壓機構電磁閥的動態性能，閥的中位泄露量，如性能有較大幅度下降，則應加以更換。
