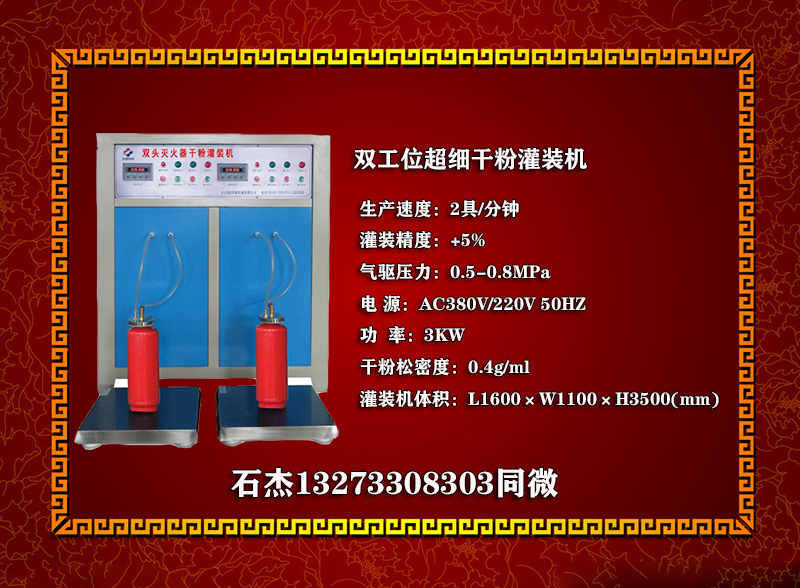

雙頭滅火器灌裝設備

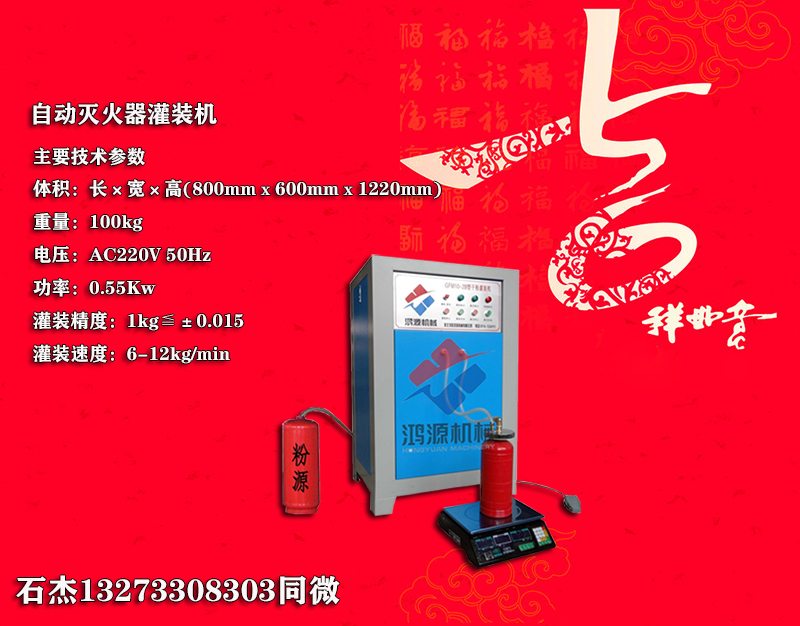

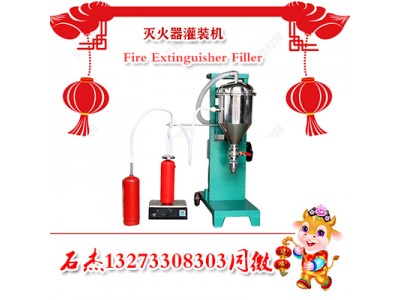

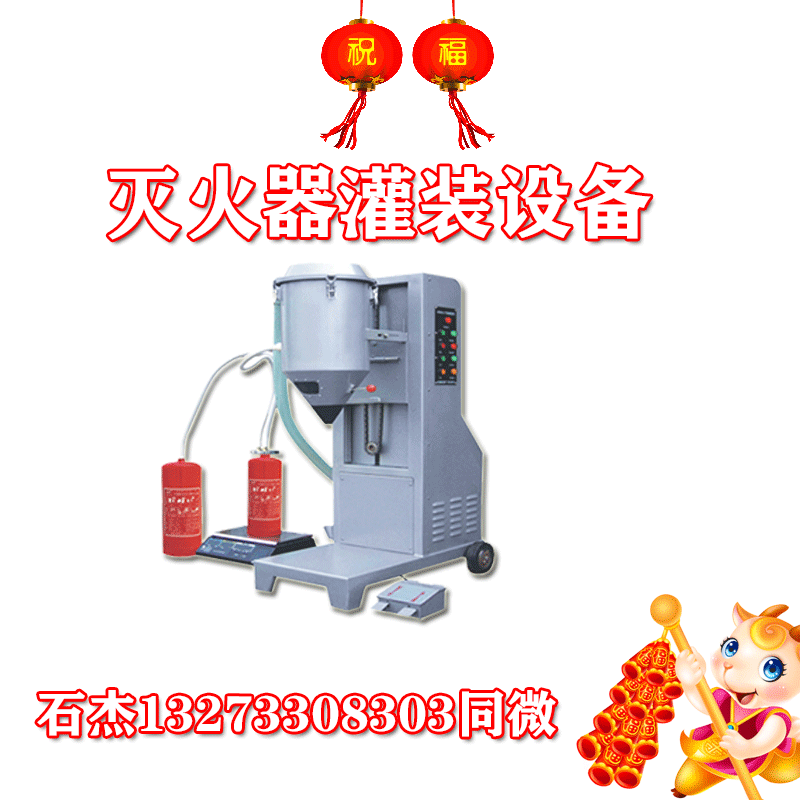

利用負壓達到輸送和灌裝的干粉灌裝機。它是裝吸塵器風機與過濾器結盤及過濾片連結，過濾片安裝在密封的過濾室內，過濾室下部與離心室和沉降倉相連。工作時干粉經離心、沉降、及過濾后灌裝到滅火器中，空氣經過濾后排出，排出的空氣達到人能正常呼吸的效果。1、一種干粉灌裝機，它是將吸塵器風機與過濾器盤及過濾片連結，過濾器安裝在密封的濾室內，過濾室下部與離心室和沉降倉相連，其特征是：過濾片為薄片式，內有骨架撐，外有兩個過濾面的單片式過濾片。
2、根據權利要求1.所述干粉灌裝機其特征是：可以是由多片單片式過濾片，組合在一起的多片式過濾器。本實用新型涉及一種負壓輸送和灌裝干粉地技術。


目前，內干粉滅火器的灌裝采用有手工與機械兩種方法。一般修理廠采用手工灌裝，工作時干粉飛揚起來，直結影響操作工人的呼吸，同時也影響鄰近居民的身體健康。機械灌裝設備大，空氣污染問題也不能徹底解決，同時也沒有將干粉從滅火器中提取出來的功能。
本實用新型的目的是提供一種干粉灌裝機，它是利用負壓將干粉輸送和灌裝到滅火器中，解決了灌裝中空氣污染問題。
本實用新型的目的是這樣實現的：將吸塵器風機與過濾器結盤及過慮片連結，過濾片的特征是內有骨架支撐，外有兩個過濾面的單片式過濾片。由此種過濾片組合在一起成為本機的過濾器，過濾器安裝在密封的過濾室內，過濾室下部與離心室和沉降倉相連。工作時干粉在風機的負壓下從吸入口進入，氣流順圓桶形的離心室內壁旋轉，一部分干粉受旋轉產生的離心作用進入離心口，順沉降通道直結沉降到干粉收集倉底。一部分粉在旋轉中逐漸沉降到收集倉底，到收集倉底的干粉再不會遇到氣流的沖擊，所以不會再飛揚起來了，順著與外部空氣隔絕的灌裝口，進入所要灌裝的滅火器中。工作中有一部分干粉同空氣一同上升到過濾室，空氣在負壓的作用下穿透過濾層排出，干粉受濾紙的阻擋而聚集在濾紙表面，聚集到一定厚度或停機時就會自行脫落，沉降到收集倉。

由于采用上述新技術，可以使干粉的輸送與灌裝都在負壓下進行，經過過濾器排出的空氣達到人能正常呼吸的要求。
灌裝機結構如附圖中所示：
1.風機外罩 2.吸塵器風機 3.4.11.密封膠圈 5.過濾器結盤 6.過濾片 7.過濾室 8.離心室 9.離心口 10.吸入口 12.沉降通道 13.干粉收集倉 14.沉降出口 15.灌裝口
在附圖中風機外罩內裝吸塵器風機風機吸口與過濾結盤及過濾片排氣一端相連，過濾片為薄片式，由數片內有骨架支撐，外有兩個過濾面的過濾片，組合在一起成為本機的過濾器。過濾器通過密封膠圈安裝在密閉的過濾室上，過濾室下面連結著一個圓桶形的離心室，離心室的切線位置上沒有一個吸入口和一個離心口，離心室通過密封膠圈與干粉收集倉連結，干粉收集倉上設有沉降通道和沉降出口，沉降出口通過沉降通道與離心口相通，收集倉底部設有一個灌裝口與滅火器相連，使滅火器內與外部空氣隔絕，從而可將吸入的干粉沉降到滅火器中。

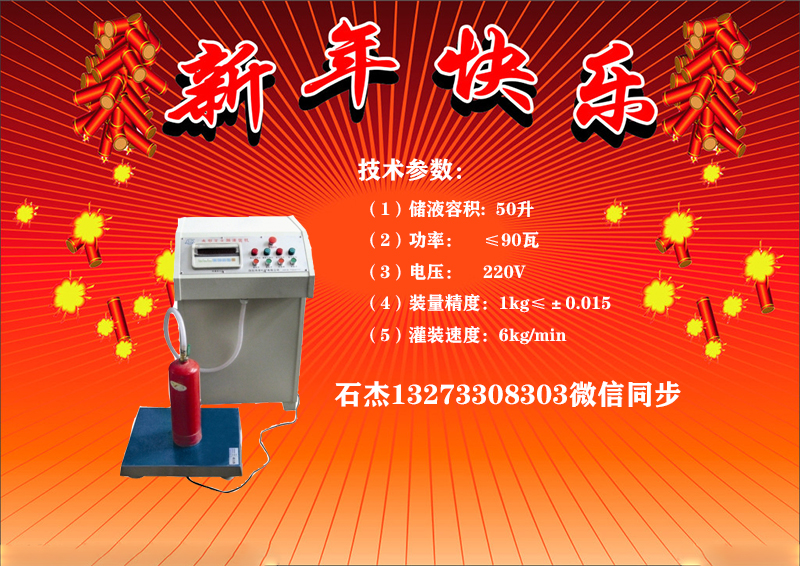

本實用新型公開了一種新型四頭水型灌裝機，涉及灌裝機**域。該新型四頭水型灌裝機包括灌裝機主體，灌裝機主體的側壁固定連結有輸出殼體，輸出殼體的內部連結有輸出管，輸出管的底部設有滅火器，灌裝機主體的側壁固定連結有與滅火器相匹配的固定機構，固定機構包括擋板和底板，擋板固定連結在灌裝機主體的外壁且位于輸出殼體的下方，滅火器的頂部與擋板相抵，滅火器的底部與底板相抵，底板滑動連結在灌裝機主體的外壁，底板上設有鎖緊裝置。該新型四頭水型灌裝機實現了可以調節底板的高度，以對滅火器進行固定，解決了滅火器型號不同導致的高度和寬度有所差異并在灌裝機上不好固定的問題，提高了灌裝機的實用性。1.一種新型四頭水型灌裝機，包括灌裝機主體，其特征在于：所述灌裝機主體的側壁固定連結有輸出殼體，所述輸出殼體的內部連結有輸出管，所述輸出管的底部設有滅火器，所述灌裝機主體的側壁固定連結有與滅火器相匹配的固定機構，所述固定機構包括擋板和底板，所述擋板固定連結在灌裝機主體的外壁且位于輸出殼體(的下方，所述滅火器的頂部與擋板相抵，所述滅火器的底部與底板相抵，所述底板滑動連結在灌裝機主體的外壁且位于擋板的下方，所述底板上設有鎖緊裝置。

2.根據權利要求所述的一種新型四頭水型灌裝機，其特征在于：所述底板靠近灌裝機主體的一側固定連結有滑動板，所述底板具體的通過滑動板滑動連結在灌裝機主體的外壁，所述滑動板yuan離灌裝機主體的一側還固定連結有支撐板，所述支撐板yuan離滑動板的一側與底板(6)的底壁固定相連。
3.根據權利要求所述的一種新型四頭水型灌裝機，其特征在于：所述鎖緊裝置包括轉板，所述轉板設置在滑動板yuan離灌裝機主體的一側，所述轉板的側壁固定連結有螺紋桿，所述螺紋桿依次貫穿滑動板和灌裝機主體并螺紋連結有鎖緊板，所述灌裝機主體的豎直方向開設有與螺紋桿相匹配的滑槽，所述轉板yuan離螺紋桿的一側固定連結有螺紋桿。
4.根據權利要求所述的一種新型四頭水型灌裝機，其特征在于：所述鎖緊板靠近灌裝機主體的一側設有弟一齒條，所述灌裝機主體上設有與弟一齒條相對應的弟二齒條。
5.根據權利要求1所述的一種新型四頭水型灌裝機，其特征在于：所述灌裝機主體的內壁固定連結有與鎖緊板相對應的導軌，所述導軌與滑槽同向等長。
6.根據權利要求1所述的一種新型四頭水型灌裝機，其特征在于：所述鎖緊裝置的設置為兩組，兩組所述鎖緊裝置關于底板對稱分布在滑動板的兩側。
