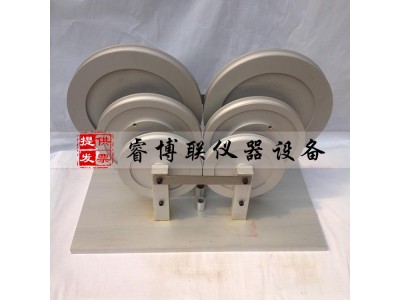

一、半硬質套管彎曲試驗儀簡介：
本試驗機適用于半硬質套管等材料做彎曲試驗用，彎曲的角度為90°，試驗后，觀察試樣有無裂痕。依據規范：JG/T3050《建筑用絕緣 電工套管及配件》及ZBG33008《聚氯乙稀塑料波紋電線管》等要求生產。
二、半硬質套管彎曲試驗儀技術參數：
JG3050-10A1半硬質套管彎曲試驗機
1、試樣導管直徑: 16、20、25mm。
2、彎曲內半徑: 96、120、150mm。
3、試樣彎曲總角度：90°
4、外形尺寸：650×350×470mm（長×寬×高）
5、重量：54kg
三、半硬質套管彎曲試驗儀結構說明：
本試驗機由底座、支架、成型模、彎曲型輥裝置等組成。
四、半硬質套管彎曲試驗儀操作：
1、將試驗機放置平穩，表面擦拭干凈。
2、試驗前，先將彎曲輔助件插入試樣中，彎曲輔助件可以是由wu毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管Z小內徑小0.7-1mm）。或采用生產廠所tui薦的彎曲輔助件。
試樣長度為標稱直徑30倍，
3、將試樣插入成形模（輪）之間的槽中。
|
|
|
|
|
|
|
|
