太陽能光伏器件的所有性能表征手段中，IV特性測試無疑是最直觀、最有效、最被廣泛應用的一種方法。通過測量IV特性曲線，并進一步進行數據分析處理，可以直接了解到光伏器件的各項物理性能，包括光電轉換的效率、填充因子、短路電路、開路電壓等。這些數據可以為光伏器件的研究、質檢以及應用提供可靠的依據。

一、系統組成

1、3A級LED太陽光模擬器

BG-LED-AAA系列LED太陽光模擬器是一款供科研使用的理想太陽光光源，是對目前氙燈光源太陽光模擬器的完美升級換代產品，優良的特性更加適合對太陽能電池、半導體材料及生物科學的研究

產品特點：

●符合IEC 60904-9，JIS 8904-9和ASTM E927-10關于光譜匹配度A+，輻射空間均勻性A和時間不穩定性的A+要求。

●采用進口大功率LED芯片，使用多種不同波長的LED進行光譜擬合，更加完美的實現了對太陽光的模擬

●光源使用壽命＞10000小時，不再需要定期更換昂貴且危險的燈泡。

●獨立光譜控制，在350nm～1150nm光譜范圍內，根據IEC 60904-9標準分為6個光譜段，每個光譜段均可獨立調節控制。用戶可自定義不同光譜滿足不同測試需要。

●寬泛的閃光時間控制，可實現最小100ms連續閃光直至常亮

●可選光強反饋系統，實時光強進行快速校準

●7寸LCD觸摸屏控制，圖形化界面操作，操作快捷方便。

●支持5種閃光預設方案設置，且可實現無縫切換，適用不同的測試需求。

●配有CAN總線、RS232和RS485接口，可與外部測試設備互聯，實現遠端控制與協同。

技術參數

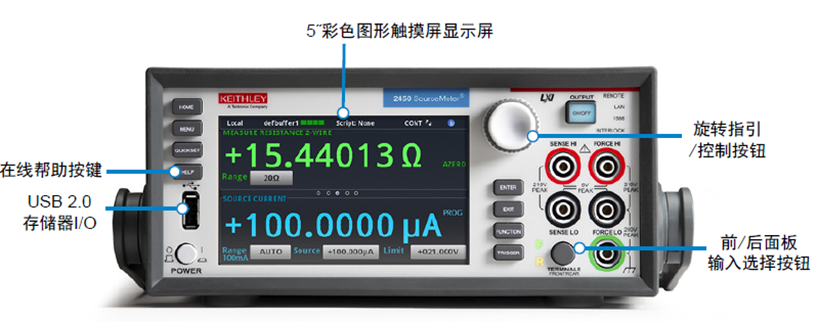

2、數字源表

本系統支持Keithley24xx系列源表

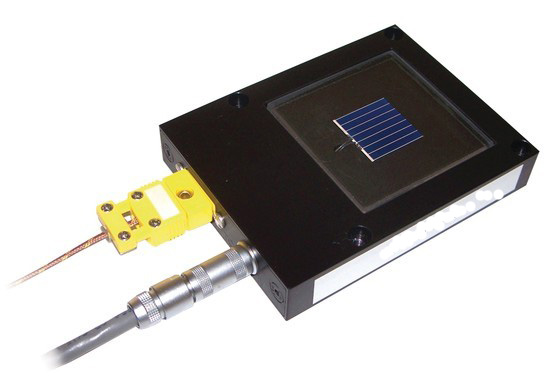

3、標準太陽能電池

標準太陽能電池設計和封裝完全滿足 IEC60904-2 的要求， 能用于各種穩態或瞬態太陽模擬器的輻照度定標。標準太陽電池的光譜響應范圍覆蓋（ 300~1200） nm，電池本體包含一個電流信號輸出口與一個溫度信號輸出口，兩個信號輸出口均采用四線法引出信號。內部電池片尺寸為 20mm X 20mm，類型可以選擇普通單晶、多晶、 PERK、 HIT 或客戶自行提供。緊貼電池片下方預埋 PT100 高精度熱電阻，可精確輸出電池片溫度信號。信號輸出接口采用原裝 LEMO 接口，配置兩根信號輸出線（一端 LEMO 四線公口，一端為四個香蕉頭，如需定制接口可預先說明）。電池封裝玻璃可按客戶需要定制

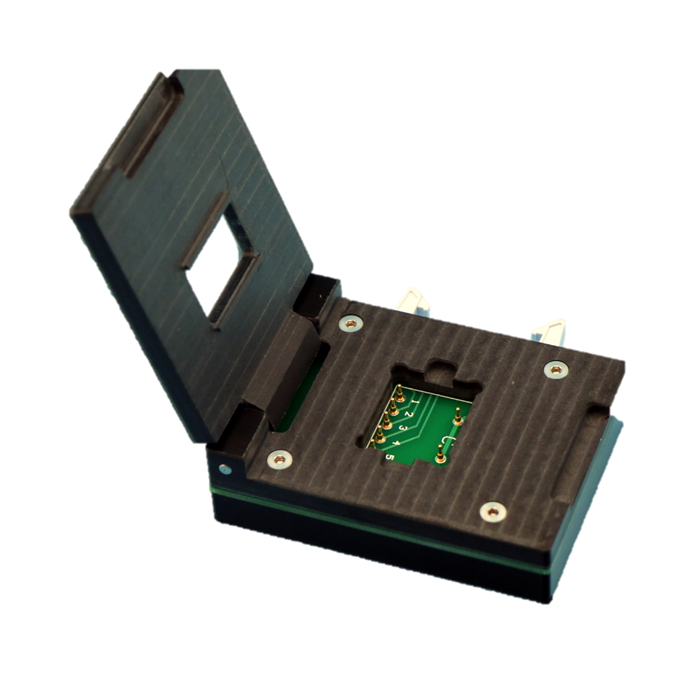

4、低阻測試夾具

本產品適用于含有一個公共電極多個對電極的電子器件，如鈣鈦礦太陽能電池，有機太陽能電池，OLED，QDsLED等。

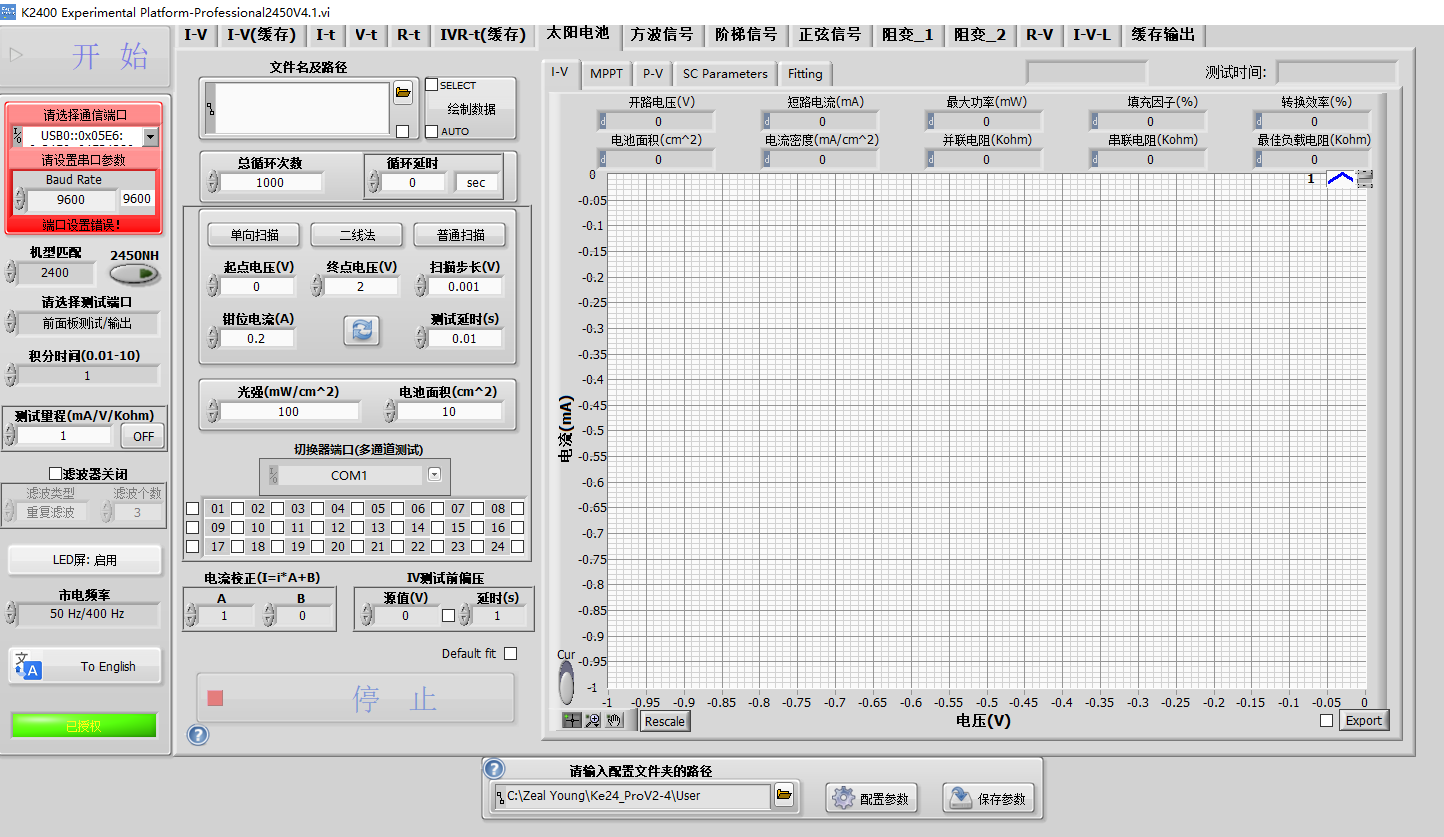

5、自動化測試軟件

本軟件同時支持GPIB 卡和RS-232 串口，可用于 Keithley24xx 系列數字源表的電學輸出及測試。支持正反掃描、自定義掃描，數據導出等功能，支持 24 通道巡檢，支持電流校正和放電延時等，可測參數如下
