產品描述：

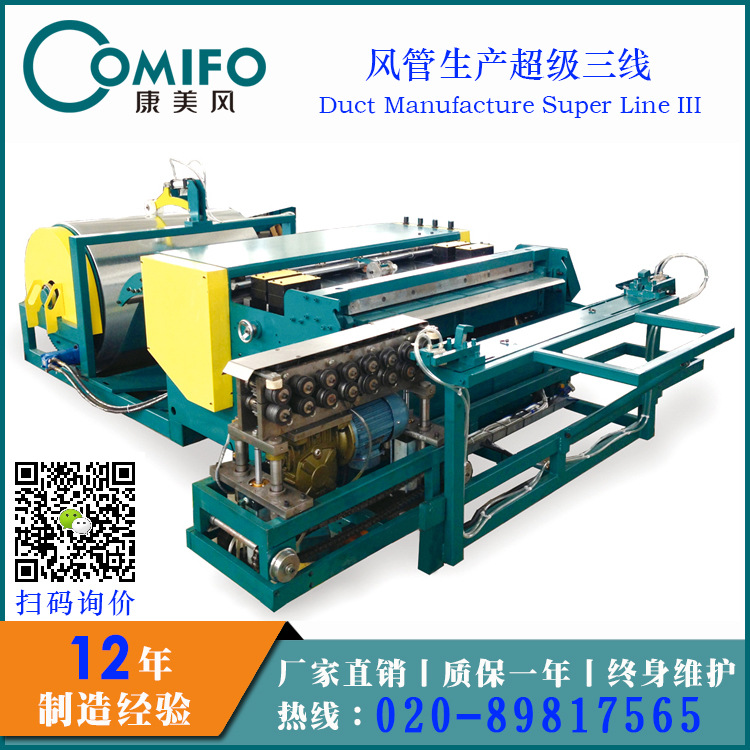

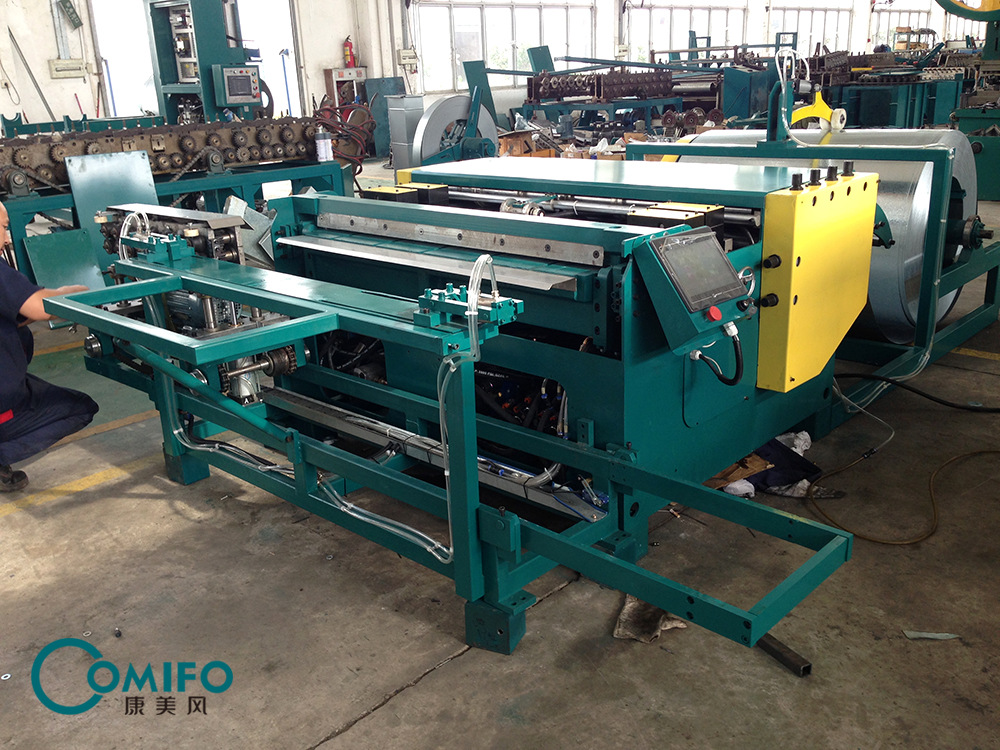

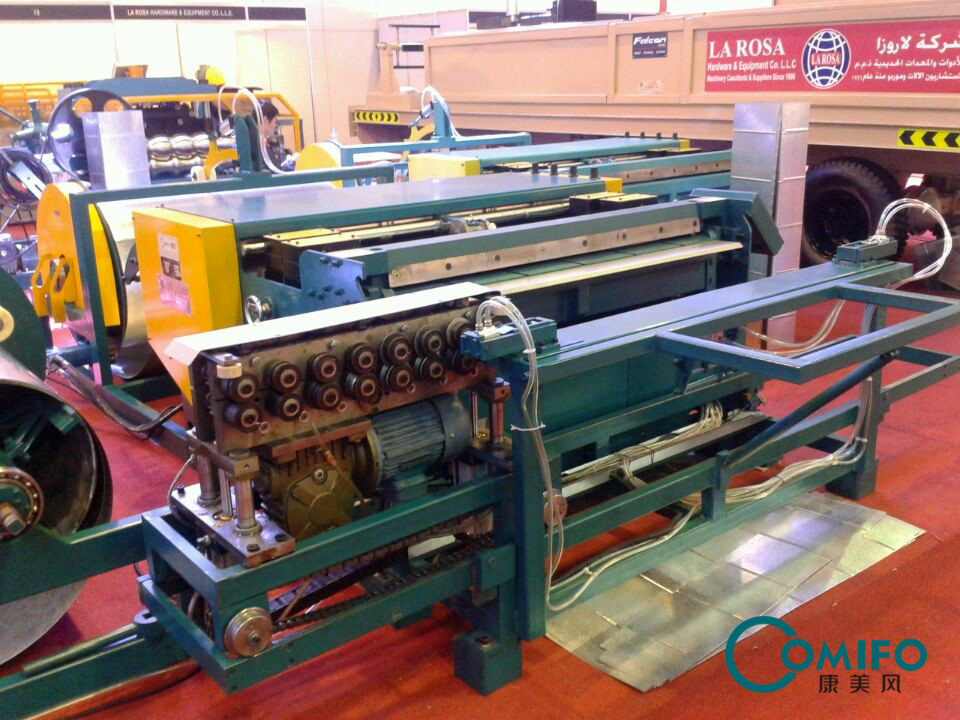

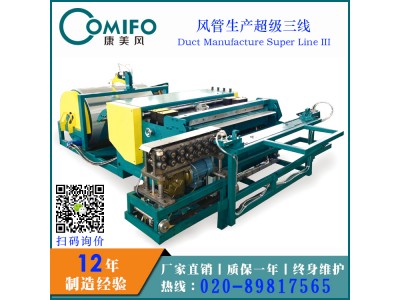

風管生產超級三線包含電動料架，調平壓筋，沖方口，沖尖角，折邊，剪切，升降雌口轆骨機（升降轆骨機1 型）機。可實現剪切，聯合角成型，提高生產效率。能與法蘭成型機，折邊機等配套使用。采用全電腦PLC 控制，觸摸屏操作，可根據操作要求設置任意尺寸進行下料，該生產線最大加工速度為18 米/ 分，精度為：長度誤差±0.5mm，對角線誤差為±0.5mm， 標準開料架承重5 噸，可根據客戶要求配套。
康美風為中小型風管加工企業和施工企業提供了精簡型風管生產線。這些設備既可以作為單機使用，又可以與其他單機配合組成簡易風管生產線。精簡型風管生產線既適合小型風管加工廠，更可直接帶到工地現場。簡單易學，僅需一人操作，節省人工。
該生產線可滿足風管板料下料，同時可以為TDF（共板法蘭），折彎機，全自動下料生產，適合工地現場或小型風管生產企業使用。
產品參數：
| 型號 | 最大料寬 | 料厚范圍 | 速度 | 剪切誤差 | 對角線誤差 |
| CSL3-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CSL3-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置：
1.電動送料架
2.調平壓筋裝置一套
3.液壓沖方口剪角四套連模具
4.升降雌口轆骨機一套
5.控制系統及觸摸屏操作面板一套
工作原理：卷料-調平-壓筋-沖方口-沖尖角-折邊-剪切-聯合角轆骨機
工作示意圖：
說明：
1. 定尺開料，可直接與等離子切割機配合使用
2.1 C/S 插骨剪角，可剪“L”, “口” 型的各種剪角，可與C 骨和S 插條配合使用
2.2 TDF 共板法蘭的各種連接方法定位剪角，可與TDF 共板法蘭機，折邊機配合使用

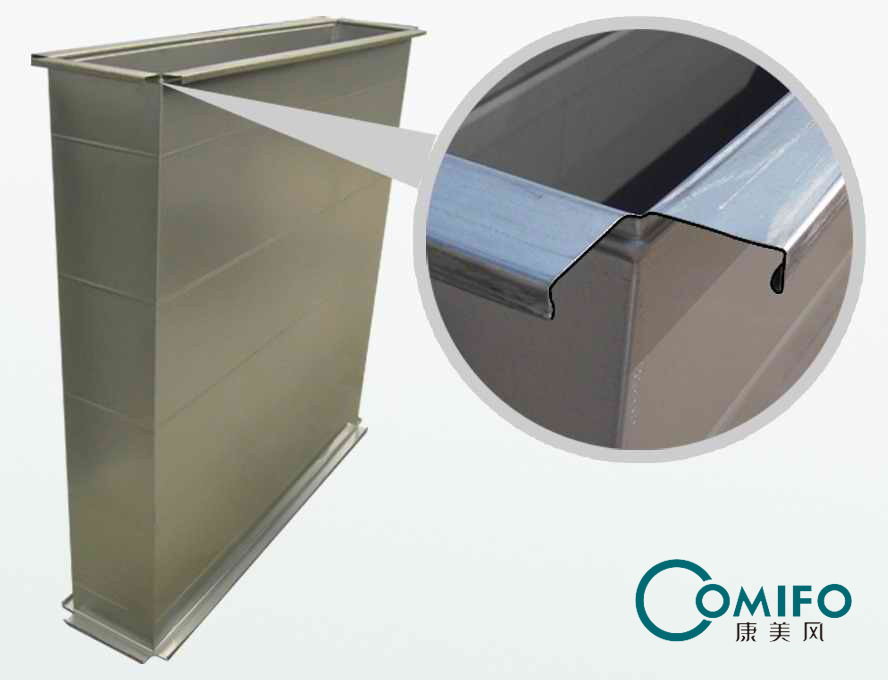

2.3 剪切角可與角鐵法蘭或之字法蘭配合使用。并能折出“L” 和 “口”型風管，與立式合縫機配套使用完成整套風管
3.TTF/LT 剪切角可與插式法蘭配合使用。與立式合縫機和插式法蘭機配套使用完成整套風管
