產品概述

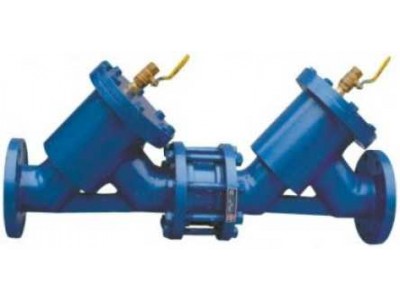

HS41X防污隔斷閥,是一種安裝在各類管路系統中用于嚴格阻止介質倒流,保護其后的介質或設備不受污染的止逆類閥門.由兩個串聯的止回閥和過渡部分組成,密封嚴密,確保介質無一點回流,安全可靠,使用壽命長.
主要部件材料
序號
零部件名稱 材質
1
閥體 鑄鐵、球墨鑄鐵、鑄鋼
2
閥蓋 鑄鐵、球墨鑄鐵、鑄鋼
3
閥盤 球墨鑄鐵
4
彈簧 不銹鋼、鉻釩鋼
5
防污閥 黃銅
主要技術參數
公稱壓力:～
公稱通徑:50～600mm
適用介質:水
適用溫度:0～80℃
法蘭標準:GB/T GB/T 9113
試驗標準:GB/T 13927 API598
主要外形連接尺寸 單位:mm
DN L H
50 458 210
65 482 235
80 551 264
100 653 308
125 735 356
150 793 400
200 1008 503
250 1186 595
300 1340 705
350 1505 705
400 1670 905
450 1886 910
500 1986 921
600 2318 1210
