|
公司基本資料信息
|
|||||||||||||||||||||||||||
H94 阻燃導靜電耐溫防腐蝕涂料
H94涂料是一種集阻燃、導靜電、耐溫、耐油、耐水、耐酸堿鹽等介質于一體的新型油罐、煤氣罐內壁防腐蝕涂料。該涂料經北京市消防科學研究所、石油化工設計研究院、總后油料質量檢測中心等權威單位測定，各項指標均達到或超過國家標準。北京化工大學對國內優秀油罐涂料在實驗室進行了試驗評定，該涂料居群芳之首。目前已在大慶、勝利、燕山石化、民航機場、新加坡、香港、部隊等油罐上應用，效果良好。經專家鑒定，認為該涂料選材新穎、設計合理、配方先進，成功地解決了阻燃與導靜電、阻燃與防腐、阻燃與耐溫、導靜電與防腐、導靜電與耐溫之間難以兼容的矛盾，在石油儲罐內防腐技術上有重大突破，達到了國際領先水平。適用于高溫(80℃)原油、污水、海水、工業水、汽油、煤油、柴油、噴氣燃料、煤氣等儲罐、輸油、輸氣管線及各類化工設備的防腐，還可用于混凝土設備的防護。

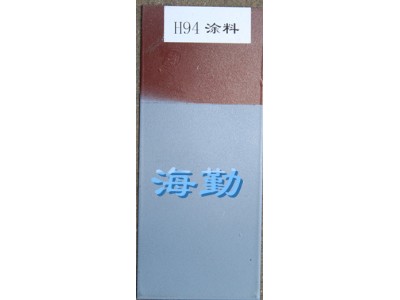

1、涂料組成 (涂料分為底層涂料和面層涂料兩種，每種涂料均由甲、乙兩組份組成)
底層涂料： 甲組份(醬紅色液體) 乙組份(棕色液體)
面層涂料： 甲組份(淺灰色液體) 乙組份(棕色液體)
2、主要技術指標：
|
組份 |
檢驗項目 |
技術指標 |
檢驗方法 |
|||
|
H94底漆 |
H94面漆 |
|||||
|
甲組份 |
漆膜顏色和外觀 |
醬紅色，漆膜平整 |
淺灰色，漆膜平整光滑 |
目測 |
||
|
粘度，s |
40—70 |
35—70 |
GB/T 1723—93 |
|||
|
細度(μm) |
≤60 |
≤60 |
GB 1724—79 |
|||
|
固體含量，% |
70±2 |
70±2 |
GB 1725—79 |
|||
|
涂 層 |
遮蓋力，g/㎡ |
70 |
80 |
GB 1726—79 |
||
|
干燥時間 |
表干 |
≤4 |
≤4 |
GB 1728—79 |
||
|
實干 |
≤24 |
≤24 |
||||
|
光澤，% |
可 調 |
GB 1743—79 |
||||
|
硬度 |
0.49 |
GB/T1730--93 |
||||
|
附著力(劃圈法)(級) |
1 |
1 |
GB1720—79 |
|||
|
柔韌性(mm) |
1 |
1 |
GB/T1731--93 |
|||
|
沖擊強度(㎏.cm) |
50 |
50 |
GB/T1732--93 |
|||
|
表面 電阻率Ω |
105—109 |
GB16906—97 |
||||
|
體積電阻率Ω﹒m |
103—108 |
GB13348—92 |
||||
|
氧指數(OI) |
≥29 |
GB 2406--93 |
||||
|
導熱系數W/M﹒K |
0.057 |
美國ASTM177-76 |
||||
|
貯存期(y) |
1.5 |
1.5 |
|
|||
|
|
|
|
|
|
|
|
3、 用量比和包裝
該涂料各組份的配比是通過研究和大量試驗對比選擇最佳用量比。為使用方便，產品出廠時按比例配套包裝。
|
|
H94底漆(醬紅色) |
H94面漆(淺灰色) |
|
甲組份 (鐵桶) |
20 |
20 |
|
乙組份 (塑料桶) |
1.1 |
1.1 |
|
耐熱材料(袋裝) |
1.6 |
1.6 |
4、施工方法
1)表面處理
為了提高涂料的防腐效果，涂漆前應徹底清除被涂面上的殘舊漆膜、鐵銹、油污、氧化皮等。
2)其具體要求是：
(1)用噴丸或噴砂除銹，質量應達到Sa2.5級(GB 8923-88)。
(2)若采用手工除銹，質量應達到St3級(GB 8923-88)。
(3)涂漆前，應除去表面的油污、灰塵等雜質。處理干凈后的鋼板應及時涂上漆，以防重新生銹。
3)、配漆
(1)油漆放置過久，可能出現沉淀，使用前要充分攪拌。
(2)用于高溫(80℃)儲罐時開桶攪勻后，將乙組份(小桶)倒入甲組份(大桶)混合均勻，再加入一袋隔熱材料(第一道底漆和第四道面漆可以不加)充分攪拌均勻方可使用。
(3)用于常溫儲罐時，開桶攪勻后，將乙組份(小桶)倒入甲組份(大桶)混合均勻后，方可使用。
(4)如用量較少，可按甲、乙組份的比例進行調配。
4)、涂漆
(1)可采用刷漆、輥涂、噴涂法施工。盡量做到涂層薄厚均勻，不漏涂、不流掛，并達到規定的厚度。在常溫條件下每4h可涂一道。
(2)涂裝程序：(分高溫和常溫)
高溫儲罐(80℃)涂裝程序參照本表
|
涂裝程序 |
組 份 |
配比(kg) |
顏色 |
標準厚度(μm) |
用漆量(g/m2) |
|
第一道 |
底漆甲組份＋乙組份 |
20：1.1 |
醬紅 |
30～50 |
～130 |
|
第二道 |
底漆甲組份＋乙組份 ＋隔熱材料 |
20：1.1：1.6 |
醬紅 |
60～80 |
～160 |
|
第三道 |
面漆甲組份＋乙組份 ＋隔熱材料 |
20：1.1：1.6 |
淺灰 |
60～80 |
～160 |
|
第四道 |
面漆甲組份＋乙組份 |
20：1.1 |
淺灰 |
30～50 |
～130 |
常溫儲罐涂裝程序參照本表
|
涂裝程序 |
組 份 |
配比kg |
顏色 |
標準厚度μm |
用漆量(g/m2) |
|
第一道 |
底漆甲組份＋乙組份 |
20：1.1 |
醬紅 |
30～50 |
～130 |
|
第二道 |
底漆甲組份＋乙組份 |
20：1.1 |
醬紅 |
30～50 |
～130 |
|
第三道 |
面漆甲組份＋乙組份 |
20：1.1 |
淺灰 |
30～50 |
～130 |
|
第四道 |
面漆甲組份＋乙組份 |
20：1.1 |
淺灰 |
30～50 |
～130 |
5、注意事項：
涂料中含有機溶劑，施工現場必須加強通風，嚴禁明火，并用防爆燈照明。
請于陰涼、通風、干燥之處儲存涂料。
作業時做好防護，作業時間不宜過長。
聯系人：文杉 Tel:010-69808511 15901396770(手機) Fax:010-69808511 QQ:1549760684 了解相關產品請關注公眾號：hqtuliao6770
