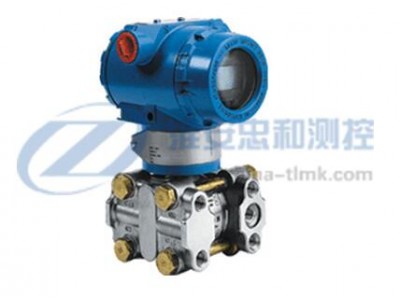

ZH1151/3351GP型壓力變送器借鑒羅斯蒙特技術，采用先進的集成電路和表面安裝工藝，關鍵原材料、元器件均采用進口，整機經過嚴格組裝和測試后完全可以取代進口產品使用，其性價比遠遠優于進口產品。ZH1151/3351GP型智能壓力變送器可與帶HART協議的手操器相互通訊更改參數設置，通過它與顯示、計算、調節或者控制系統進行設定、監控或與上位機組成現場監控系統。壓力變送器主要用于測量液體、氣體或蒸汽的壓力，將壓力轉變成標準線性的4～20mA DC電流信號輸出。廣泛應用于石油化工，熱電，冶金，環保水處理、輕工以及科研院所等單位。
ZH1151/3351GP型現場調整式智能壓力變送器是本公司根據現場要求研制開發的新產品，可脫離手操器，而通過按鍵方式實現現場調零、設置、組態等操作，使用十分方便。
產品特點：
1、零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。
2、測量精度： ±0.1％ ±0.25％ ±0.5％
3、輸出信號：通常二線制4~20mA DC輸出（0~10mA 0/1~5V等輸出需定制）
4、供電電源：12~45V DC 正常24V DC
5、采用固件δ室元件，接插式電路板，抗振性強
6、量程、零點大范圍連續可調
7、安裝方便，使用場合廣泛，戶外、隔爆、高溫和強腐蝕性環境均可使用
8、智能壓力變送器可以不用通過HART手操器對其量程進行設定
9、單項過載保護性好
10、隔爆等級：ExdiiBT4~6 ExdiiCT4~6
◆選型方式
|
ZH1151/3351GP
|
壓力變送器
|
|
|
代碼
|
量程范圍KPa
|
|
2
|
0-0.125～1.5
|
|
3
|
0-1.3～7.5
|
|
4
|
0-6.2～37.4
|
|
5
|
0-31.1～186.8
|
|
6
|
0-117～690
|
|
7
|
0-345～2068
|
|
8
|
0-1170～6890
|
|
9
|
0-3450～20680
|
|
0
|
0-6890～41370
|
|
|
代碼
|
輸出信號
|
|
E
|
4~20mA輸出（模擬）
|
|
S
|
4~20mA輸出+智能型帶HART協議
|
|
|
代號
|
結構材料
|
|
法蘭和接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|
44
|
蒙乃爾
|
蒙乃爾
|
蒙乃爾
|
|
|
代號
|
選項
|
|
M1
|
0-100%線性指示表
|
|
M2
|
LED顯示表
|
|
M3
|
LCD顯示表
|
|
B1
|
管裝彎支架
|
|
B2
|
板裝彎支架
|
|
B3
|
管裝平支架
|
|
D1
|
側面泄放閥在壓力室上部
|
|
D2
|
側面泄放閥在壓力室下部
|
|
不注
|
1/2NPT錐管螺紋接頭
|
|
C2
|
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
|
|
d
|
隔爆型ExdⅡBT4
|
|
i
|
本安型iaⅡCT6
|
