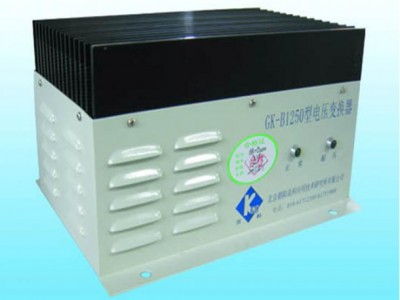

高科牌GK-B1250A型直流電壓變換器

　 多年來我所與國內眾多客車廠家建立了良好的業務關，為北京、西安、上海、廣州等城市的公交、巴士公司提供了優質的產品及服務。為滿足不斷擴大的市場需求，我所不斷加大資源投入進行研制、開發，使產品形成系列化。產品在北京公交系統的車輛配套使用率已達98%；GK-B14100型產品已與清華大學承擔的“國家863燃料電池電動車”項目產品配套用,GK-B1250型產品已成為北京京華客車總廠、廈門金龍、蘇州金龍等廠家出口型燃氣客車的首選配套產品；產品也可與船用電源配套使用。我所另可根據客戶的不同需求進行獨特開發設計。

一、產品名稱：GK-B1250A型電壓變換器；

二、產品特點：

 1、體積小、重量輕；

 2、輸入電壓范圍寬；

 3、效率高；

 4、可靠性高；

 5、輸出紋波電壓低；

 6、具有輸出過壓、輸出限流、短路等保護功能；

 7、工作狀態指示功能；

三、產品認證：通過ISO 9001質量管理體系、ISO 14000國際環境管理體系認證以及ISO 18001國際職業健康管理認證；

四、主要技術參數：

 1、額定輸入電壓：DC24V

 2、輸入電壓范圍：DC14V—DC32V

 3、輸出電流：額定50A，瞬時100A

 4、輸出電壓：12.5V±0.2V

 5、電源工作環境溫度：-20℃— +60℃

 6、外形尺寸: 268mm×194mm×140mm

 7、重量:4㎏

 8、轉換效率:≥92%

五、 接線方法:

 1、請按變換器上的接插件部位標識，正確連接輸入輸出導線接插件，嚴禁接反。

 2、輸入+24V線路需外部串接一個80A的汽車保險。

 3、與變換器配套用接插件型號：

      塑料護套：DJ7051-7.8-21 1個

      銅 插 片：DJ621-E7.8 5個
六、注意事項

1、按引線說明正確接線，接頭必須安裝牢固；

2、變換器外殼與輸出負極相接；
