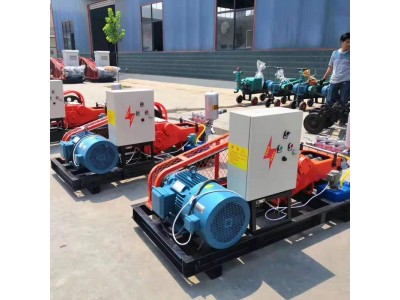

新一代GPB-10變頻三缸柱塞泵 建筑工地水泥注漿機怎么樣

常用施工：錨桿注漿 錨索注漿 地基下沉 頂管注漿 高壓旋噴配套注漿設備.

GPB-10 11kw變頻電機+變頻器+油泵循環 0-80HZ任意調節

該機采用變頻電機及變頻器控制裝置，可實現壓力、流量無級調速。

泵的結構及特點

GPB-10柱塞泵主要由泵頭總成、曲軸箱總成、中節、電動機、泵架、油泵潤滑系統、氣室、壓力表、V型帶及帶輪護罩等部分組成（詳見附錄 圖1）

泵頭總成

泵頭總成主要由泵頭、閥座、32鋼球、上壓蓋、O型密封圈65×5、上壓板、進漿口、出漿法蘭、等部分組成，是吸排漿主要通道，泵頭上三個水缸有共同的吸水通道和排水通道，安裝有吸水管接頭和清洗閥門。

曲軸箱總成

曲軸箱主要由箱體、曲軸、大盤齒、連桿、十字頭、滑套、輸入軸齒輪、曲軸壓蓋、主軸壓蓋、密封座等部分組成。曲軸上裝有三根尺寸相同的連桿，每根連桿通過十字頭，活塞桿與柱塞連接，將曲軸的旋轉運動轉換成活塞的往復直線運動，從而吸入和排出漿液。曲軸的旋轉是由主軸上軸齒輪和曲軸大盤齒嚙合驅動的，曲軸箱頂部設有加油標尺、拔下此標尺可向箱內加注柴機油，并具有排氣功能，曲軸箱后蓋上設有放油螺栓。

主要特點

該泵在結構上有以下特點：

○ 該泵在主要密封部位廣泛采用了角密封結構，密封可靠，工藝簡單，裝拆方便。

○ 變頻電機無級變速、適合不同工況。

○ 采用高壓密封結構，使密封可靠，采用耐磨柱塞、使柱塞更耐用。

○ 結構簡單，維護方便。

○ 易損件少，使用維修費用低（易損件主要為密封圈、閥座、閥球、柱塞）

○ 采用柱塞及球閥結構，對漿液中的顆粒物質不敏感，適合多種介質輸送。

更換填料柱塞：

取下過渡盤，用兩把扳手松開柱塞與中間活塞桿的連接，取下填料盒。

松開填料壓套，取出柱塞、填料。

裝入新填料、柱塞、裝上填料壓蓋。

上緊柱塞與中間活塞桿的連接
