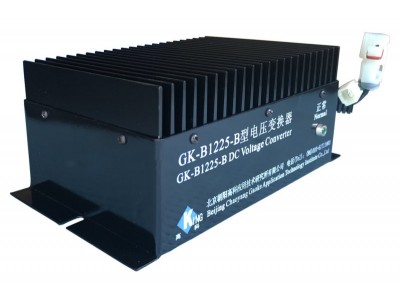

高科牌GK—B1225型電壓變換器

一、產品名稱：高科牌GK—B1225型電壓變換器;

二、適用范圍：

GK—B1225型電壓變換器是因CNG燃料汽車發動機系統要求而研發的電源設備。車上的蓄電池額定電壓為DC24V，不符合CNG燃料汽車ECU工作電壓12V的要求，雖然可采用蓄電池組中心抽頭的方法獲得12V電壓，但因汽車的啟動造成蓄電池的端電壓下降，與發電機工作時的電壓升高，都會導致電壓寬范圍的變化，從而會使ECU系統中斷或無法正常工作，加裝DC-DC電壓變換器是保證發動機正常工作的必要選擇。此產品的研制滿足了市場需求，輸入工作電壓范圍更寬(DC12.5V-DC32V)。多年來我所與國內眾多客車生產廠家建立了良好的業務關系，為北京、上海、廣州、西安等城市的公交、巴士公司提供了優質的產品及服務，其中本產品在北京公交系統相關車輛的配套使用率已達98%。

三、產品特點：

1、體積小、重量輕;

2、輸入電壓范圍寬;

3、效率高;

4、可靠性高;

5、輸出紋波電壓低;

6、具有輸出過壓、輸出限流、短路等保護功能;

7、工作狀態指示功能;

四、產品認證：通過ISO 9001質量管理體系、ISO 14000國際環境管理體系認證以及ISO 18001國際職業健康管理認證;

五、產品參數

1、主要技術參數：

a、額定輸入電壓：DC24V。

b、輸入電壓范圍：DC13V—DC32V。

c、輸出電流：額定25A，瞬時45-50A。

d、輸出電壓：12.5V±0.2V(輸入電壓小于 12.5V時，輸出電壓低于12V)。

e、重量:1.8㎏

f、外殼設置輸入保險

g、電源工作環境溫度：-20℃— +60℃。

h、外形尺寸:210mm×123mm×85mm

i、轉換效率:≥92%

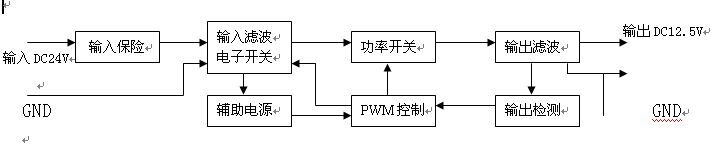

2、電原理方框圖：

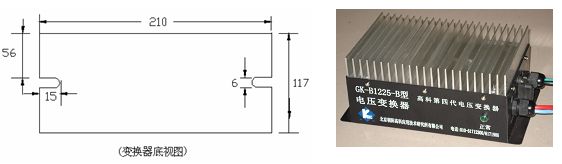

3、電壓變換器安裝圖：

4、產品使用說明(按客戶的不同需求，GK-B1225型電壓變換器分為)：

GK-B1225-A型：(單輸出)

輸入為兩根線：+24V(紅線)接電瓶正端，地線(黑線)接電瓶的負端;輸出端為兩根線：

+12.5V(藍線)接負載，地線(黑線)接電瓶負端子;此電源特點是操作簡便。

GK-B1225-B型：(單輸出帶點火)

輸入為三根線：+24V(紅線)接電瓶正端，地線(黑線)接電瓶的負端;(藍色)細線為點火開關控制+24V信號輸入，接發動機點火開關;輸出端為兩根線：+12.5V(藍線)接負載，地線(黑線)接電瓶負端子;此電源的優點是停車時便于關閉變換器及其負載。

GK-B1225-C型：(雙輸出帶點火)

輸入為三根線：+24V(紅線)接電瓶正端，地線(黑線)接電瓶的負端;(藍色)細線為點火開關控制+24V信號輸入，接發動機點火開關;輸出端為兩根藍線：可接兩路+12.5V負載;此電源的優點是停車時便于關閉變換器及其負載。

六、友情提示

1、根據不同的使用要求，選擇不同規格產品。

2、按引線說明接線，安裝要穩固，應有防震措施。

3、嚴防水、油、灰塵等雜物侵入。
