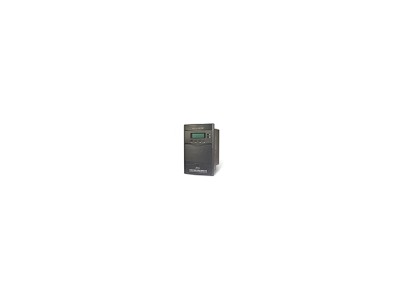

HDP-3系列分布式操作電源



◆應用領域



HDP-3系列電源主要應用于小型開關站和用戶末端，為二次控制回路(如微機保護等智能終端、指示燈、模擬指示等)供電，為符合功率等級的一次開關設備(彈操機構真空斷路器、永磁機構真空斷路器、電動負荷開關等)提供直流操作電源。



◆產品特點



1、HDP-3系列電源可為客戶提供直流220V、110V、48V、24V四種電壓等級輸出。



2、自監測、自診斷可靠性高，電源工作狀態和工作參數一目了然。



3、內置蓄電池自動充電管理模塊，自動對電池進行智能化均浮充管理，大大延長蓄電池的壽命。



4、無電位器軟件校準技術。



5、內置標準MODBUS通訊協議，RS485通訊接口。



6、電源散熱采用自冷和風冷結合的智能散熱技術。



7、設計參照IEC、UL等國際標準。可靠性與安全性有充分保障。



◆技術參數



產品系列HDP400-3HDP600-3HDP800-3



瞬時功率400W/300ms600W/300ms800W/300ms



短時功率200W/20S200W/20S300W/20S



連續功率70W110W160W



輸出電壓24V、48V、110V、220V四種規格可選



交流輸入PT100V(范圍85～135V)或市電220V(范圍175～265V)



交流頻率50Hz±10%



工作效率大于86%



電池安裝外部安裝2節12V鉛酸蓄電池



通訊規約MODBUS



工作溫度--25℃～55℃



緣性能≥10MΩ



保護交流過欠壓、輸出過欠壓、輸出短路、電池過欠壓、電池反接、蓄電池過放電



噪音≤55dB



尺寸高×寬×深：228mm×145mm×95mm



重量≤1.8KG
