石墨復合墊片

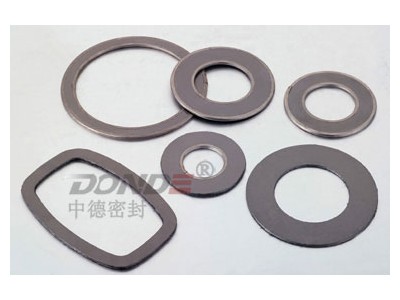

石墨復合墊片又叫增強石墨墊片或高強石墨墊片是由沖刺的金屬齒板或金屬網板與膨脹石墨粒子復合壓制的一種墊片。它通常通過專業墊片切割設備從增強石墨板沖壓或切割而成的。增強石墨墊片常用的內層增強材料有ss304,ss316或馬口鐵等,厚度0.05~0.2mm，形式有沖刺板增強復合墊片，網板增強復合墊片，平板增強復合墊片。石墨復合墊片可以制作成各種各樣的圓型和各種形狀復雜幾何圖形墊片，如水位計墊片，氣缸墊片，排氣管墊片，帶筋條換熱器墊片等應用非常廣泛。
根據需要高強石墨復合墊片可制成帶不銹鋼包邊的石墨復合墊片幾種形式如下：
1.基本型石墨復合墊片
2.包內邊石墨復合墊片
3.包外邊石墨復合墊片
4.內外包邊石墨復合墊片
石墨復合墊片常用包邊材料為304或316L不銹鋼。
性能特點：它具有良好的防腐蝕性， 耐高/低溫，耐輻射，良好的壓縮回彈性和高強度性，所需的預緊力比金屬墊片和金屬纏繞墊片要小，對法蘭面的要求不高，是一種比較經濟實用的墊片。如果采用包邊形式可保持原有石墨復合墊片的各項優異性能，又便于安裝、拆卸，不易損壞，同時也可防止介質和外界空氣中氧氣對墊片的侵蝕，提高了耐溫和耐壓性能。
使用設備： 管道、閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣壓縮機、排氣管、制冷機等法蘭連接處的密封部位可替代石棉橡膠墊片、鐵包墊片。 石墨復合墊片最大加工尺寸無限制， 特殊規格或各類非標準產品可按客戶要求制定。 |
| 不同增強材料石墨復合墊片主要技術參數： |
| 增加材料 |
耐壓
（N/MM2） |
溫度℃ |
壓縮率（%） |
回彈率（%） |
| 無氧化狀態下 |
氧化狀態下 |
| ST碳鋼沖刺板 |
≥4.8 |
-10-450 |
-10-550 |
30-35 |
15-20 |
| SS304,SS316沖刺板 |
≥4.8 |
-240-450 |
-200-600 |
30-35 |
15-30 |
| SS304,SS316平板 |
≥4.8 |
-240-450 |
-200-600 |
30-40 |
10-15 |
| Ss304,網板 |
≥4.8 |
-240-450 |
-200-600 |
40-50 |
15-20 |
| 增強材料 |
透氣性 (cm3/min)
(厚度 1.5mm\) |
密封性
(厚度 1.5mm) |
密封常數 |
| N2 m1/hr |
Bumming oil A
m1/hr |
"M"
因數 |
"Y"
予緊比壓 |
| ST碳鋼沖刺板 |
<=0.8 |
30 |
<0.5 |
3.0 |
9000 |
| SS304,SS316沖刺板 |
<=0.8 |
60 |
<0.5 |
2.5 |
4000 |
| SS304,SS316平板 |
<=0.4 |
35 |
<0.5 |
2.0 |
900 |
| Ss304,網板 |
≥1.0 |
70 |
<0.5 |
3.0 |
5000 |
不同等級石墨層物理機械性能：
項目
|
密度公差 |
碳含量C≥% |
抗拉強度 |
硫含量 |
氯含量 |
應力松弛率 |
燒失量 |
| 工業Industrial |
±0.06g/cm |
98 |
4 Mpa |
<1000ppm |
<50ppm |
10% |
2.0≤% |
| 核能級Nuclear |
±0.05 g/cm |
99.5 |
5 Mpa |
<700ppm |
<35ppm |
10% |
0.5≤% |
石墨復合墊片主要使用性能參數：
| 墊片系數 |
m=2 |
| 墊片使用壓力 |
≤10MPa |
| 墊片使用溫度 |
-196℃-650℃ |
| 最小預緊比壓 |
y=30MPa |
※客戶根據不同使用工況條件選擇不同的增強材料，有特殊材料的可要求。 |
|
石墨復合墊片技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN，JIS，GB及其它標準。可提供圓型、方型等異型形狀，并可根據需要提供加筋條型和內外包邊形金屬波紋復合墊片。
國內相關標準：
GB/T 19675.1-2005|管法蘭用金屬沖齒板柔性石墨復合墊片 尺寸
GB/T 19675.2-2005|管法蘭用金屬沖齒板柔性石墨復合墊片 技術條件
JB/T 6628-1993|柔性石墨復合增強（板）墊
JB/T 6628-2008|柔性石墨復合增強（板）墊
HG 20608-1997|鋼制管法蘭用柔性石墨復合墊片(歐洲體系)
HG 20629-1997|鋼制管法蘭用柔性石墨復合墊片(美洲體系)
|
