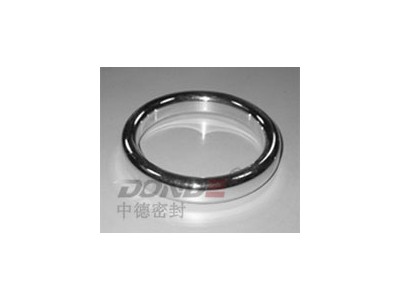

橢圓形金屬環墊
這種金屬環墊是用金屬材料由鍛造及熱處理和機械加工成截面形狀為橢圓型的實體金屬墊片，具有徑向自緊密封作用，是標準的R型金屬環墊的一種，其作用原理是是靠墊片與法蘭梯型槽的內外面（主要是外側面）的接觸，并通過壓緊從而形成密封作用。
橢圓形金屬環墊安裝在法蘭面的梯型環槽內，當擰緊連接螺栓時，受軸向壓縮與上下梯型槽帖緊，產生塑性變形，形成一環狀密封帶，建立初始密封。升壓后，在介質壓力的作用下，使環墊徑向擴張。墊片與梯形槽的斜面更加帖緊，產生自緊作用。但是，介質壓力的升高同樣會使法蘭和連接螺栓變形，造成成密封面間的相對分離，墊片密封比相對下降，因而，環墊可以認為是半自緊密封。
橢圓型環墊與法蘭槽是線接觸，密封性能好，但加工精度要求高，因而制造成本較高，同時選用橢圓型金屬環墊材質硬度應低于法蘭面15~20HB,而且建議不要重復使用。
橢圓形金屬環墊性能特點：
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件；
應用范圍： 通常應用于高溫高壓蒸氣，氣體，溶劑的管法蘭，塔槽，壓力容器，高速接合面，高溫高壓閥，蓋。石油天然氣工業中的井口裝置和采油樹上的密封
金屬環墊最早來源于美國，在20世紀20年代最早使用于鍋爐領域，后來用于人孔蓋，高壓釜其它窗口的密封，以后在石油生產和煉油工業中格外受到重視。隨著蒸汽動力裝置的溫度和壓力增加，金屬環墊的用途就越來越廣泛。 |
| 金屬環墊的主要結構形式： |
 |
 |
R型橢圓墊， 標準橢圓型金屬環墊應用于有標準凹槽的法蘭。 |
 |
R型八角墊， 標準八角型金屬環墊應用于有標準凹槽的法蘭。 |
 |
RX型八角墊，耐壓可達700bar 此款墊片在使用時首先用外密封面與法蘭接觸,很高的系統壓力會產生很高的底座應力。 RX型金屬環墊可以和標準R型環墊互換。 |
 |
BX型八角墊，耐高壓（可達1500bar） BX型墊片由增強法蘭接觸面上的墊片底座壓力而產生的內部系統壓力進行自我密封控制。此款墊片適用于API BX法蘭和榫槽法蘭。 |
|
| 橢圓形金屬環墊材料材質選擇： |
| 材料 |
最大硬度 |
標示 |
溫度℃ |
| Brinell HB |
Rocknell HB |
Min |
Max |
| Soft Iron |
90 |
56 |
P |
-40 |
540 |
| Low C/S |
120 |
68 |
S |
-60 |
500 |
| SS410 |
170 |
86 |
S410 |
-40 |
850 |
| SS304 |
160 |
83 |
S304 |
-250 |
540 |
| SS316 |
160 |
83 |
S316 |
-200 |
815 |
| SS347 |
160 |
83 |
S347 |
-200 |
870 |
| 4-6%Cr,0.5% Mo, |
130 |
72 |
F5 |
-40 |
650 |
| Copper |
80 |
-- |
C |
-100 |
315 |
| Aluminum |
35 |
-- |
A |
-200 |
425 |
| Inconel 600 |
150 |
78 |
Y |
-100 |
1095 |
| Inconel 825 |
150 |
78 |
W |
-100 |
1095 |
| Monel 400 |
150 |
78 |
M |
-100 |
760 |
| Titanium |
215 |
77 |
T |
-200 |
540 |
| Nikel 200 |
110 |
58 |
N |
-200 |
760 |
| Hastelloy B2 |
230 |
121 |
X1 |
-100 |
1095 |
| Hastelloy C276 |
210 |
110 |
X2 |
-100 |
1095 |
橢圓形金屬環墊的尺寸極限偏差：
| 尺寸名稱 |
代 號 |
極限偏差 |
| 環墊的節徑 |
P |
±0.18 |
| 環墊的寬度 |
A |
±0.20 |
| 環墊的高度 |
H |
±0.4¹ |
| 八角形環墊的底面寬度 |
C |
±0.2 |
| 角度23° |
|
±0.5° |
| 環墊的圓角半徑 |
R |
±0.4 |
| 1）只要環墊的任意兩點之高度差不超過0.4mm環墊高度（H）的極限偏差可為+1.2mm |
橢圓形金屬環墊主要性能參數：
| 墊片系數 |
m=5.50-6.50 |
| 墊片使用壓力 |
≤42MPa |
| 墊片使用溫度 |
-196℃-1000℃ |
| 最小預緊比壓 |
y=126.6-182.8MPa |
|
|
橢圓形金屬環墊技術標準:
可提供任何標準和非標準的尺寸，包括API 6A, ASME B16.20，DIN 2693-67，JPI-7S-23-72，及其它標準。
國內相關標準：
GB/T 9130-1988|鋼制管法蘭連接用金屬環墊技術條件
GB/T 9128-2003|鋼制管法蘭用金屬環墊 尺寸
GB/T 9128.2-1988|鋼制管法蘭連接用橢圓形金屬環墊
GB/T 9130-2007|鋼制管法蘭用金屬環墊 技術條件
JB/T 89-1994|管路法蘭用金屬環墊
HG 20612-1997|鋼制管法蘭用金屬環墊(歐洲體系)
HG 20633-1997|鋼制管法蘭用金屬環墊(美洲體系)
SH 3403-1996|管法蘭用金屬環墊
|
