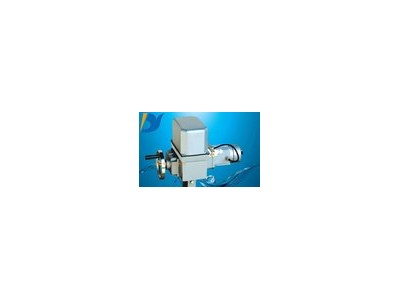

華通DKZ-310，ZKZ-310調節閥電動裝置

特點

4●電機采用帶過載保護的戶外型伺服電機

結構說明：

1、開關型電動執行機構內有位置發送器，輸出電流信號。
2、智能型電動執行機構內有智能模塊，可輸入4-20mA信號對閥門進行智能控制。根據用戶需要，此模塊下面有導軌也可安裝在控制箱內，具體接線和性能參見模塊說明書。
3、執行機構為現場就地安裝式結構，在減速器箱體上裝有交流伺服電機和導電塑料電位器。減速器上有手動部件，輸出軸，機械限位塊等
4、  執行器與減速器的聯接和調整是通過杠桿和彈簧來實現的。當減速器輸出軸上下運動時，杠桿一端依靠彈簧的拉力緊壓在輸出軸的端面上，因而定位器芯棒產生軸向位移，達到改變電位器阻值大小的目的，輸出軸位移的行程和定位器阻值呈線性關系。利用杠桿支點的距離不同來改變行程的變化。機械限位塊則按不同行程來進行設置。

1．  WF-S位置發送器采用具有1/250分辨能力的高可靠性的導電塑料電位器。
2．  采用集成電路技術，功耗少、溫升低，具有恒流輸出穩定可靠。
3．  可以在規定的行程范圍內設計帶限位控制。
4．  用電位器調整零點和行程簡單易行。
5．  調整反零位（20~4）mA DC,只需調換電位器①、③兩點，稍加調整即可。
6．  位置反饋所用電器原件經篩選，并且組裝后經高低溫試驗。保證執行機構

主要技術參數

1、輸入信號                                    4~20（特殊要求訂貨時說明）
2、出軸推力                                    2600
3、出軸行程                                    24
4、全行程時間                                  12s
5、輸入電阻                                    250Ω
7、基本誤差                                    ±2.5%
8、回差                                        ±1.5%
9、死區                                        ≤3%（可調）
10、電源電壓                                   交流220V  50Hz
11、使用環境條件：
a、環境溫度：伺服放大器0～50℃                         執行機構-25～70℃
b、相對濕度：伺服放大器10%～70%                        執行機構≤95%
