臨沂智能濾波補償模塊裝置的特點

濾波補償模塊，咨詢電話0312-3166712  15720000016

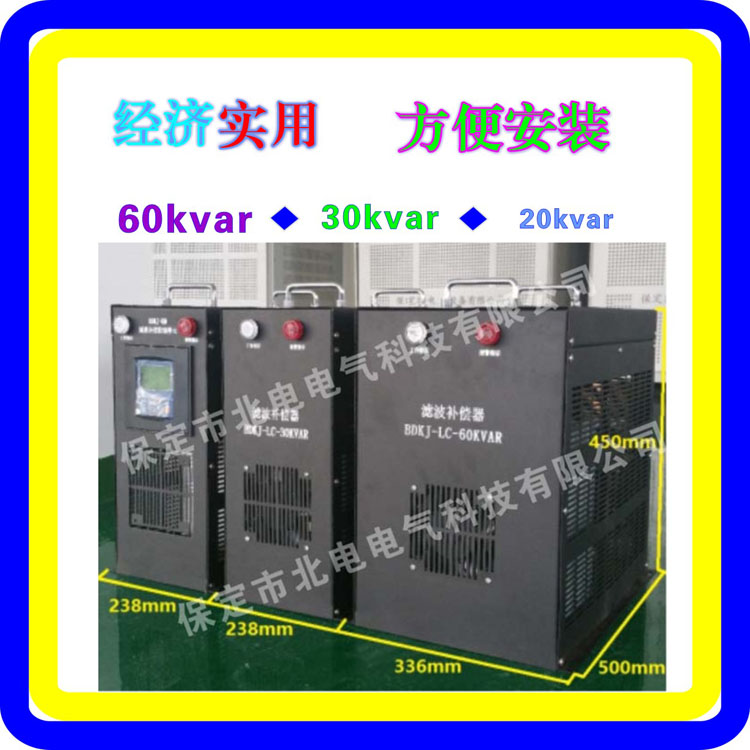

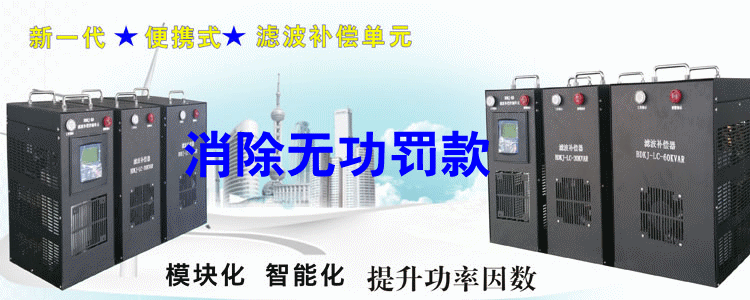

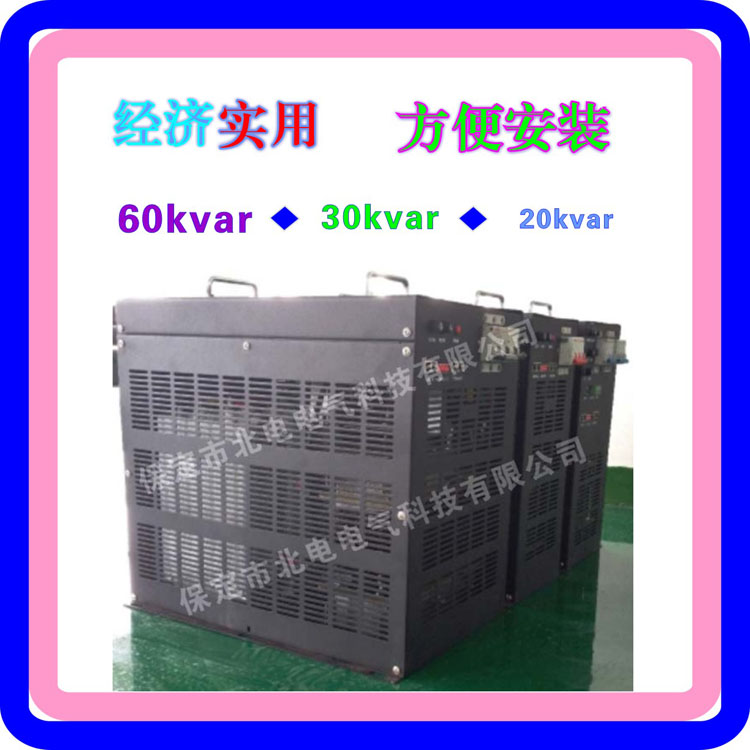

       BDKJ-LC便攜式濾波無功補償單元適用于中高頻加熱、直流電機驅動、變頻器電機驅動、
整流逆變電源等需要抑制諧波補償無功功率的場合，該單元裝置采用綜合智能控制，通過采集負
載的運行參數，準確的計算投切濾波補償功率單元，實現無功功率的精準快速補償，有效抑制諧
波，使補償效果達到。

       便攜式濾波無功補償單元使用方便，便于安裝，占地面積小，適合于各種場合的使用。

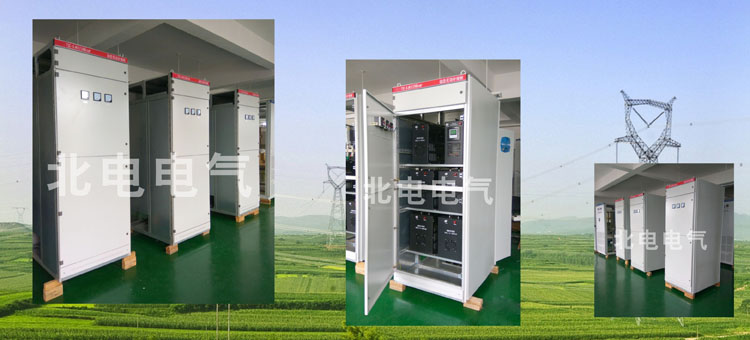

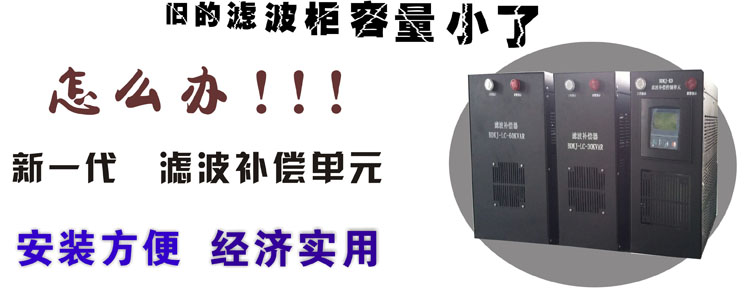

尤其是在改造傳統的無功補償柜中更能體現它的便捷性、實用性等。

◆智能采集控制輸出，快速補償負載所需的無功功率，補償一步到位。

◆20KVAR自動精細補償負載無功，使補償精度更高。

◆提高線路功率因數，改善線路電壓質量，降低線路損耗。

◆抑制系統高次諧波，防止系統諧波震蕩放大。

◆降低主變無功電流，增加輸出容量。

◆適用于各種母線的變化的無功補償。

◆獨立的抗干擾設計，保證在各種惡劣的電磁環境中穩定運行。

◆采用先進的智能邏輯無功控制技術，達到無功補償控制效果。

◆對多組不同容量的功率單元進行匹配投切，均衡投入支路，延長功率單元的使用壽命。

◆根據負載的多組運行方式，自動調整補償策略，使母線負載均衡的獲得無功補償，達到補償效果。

◆具有完備的保護功能：過壓、欠壓、過流、超溫、諧波越線等。

◆具有自動控制、手動控制、遠程控制多種方式。

◆具有完備的散熱溫控系統，完備的報警指示系統。

◆便攜式濾波無功補償單元采用濾波電抗器串聯濾波電容器的偏諧設計，抑制系統諧波，平穩
可靠補償無功功率。

◆安裝、操作簡單，運行可靠，便于維護。

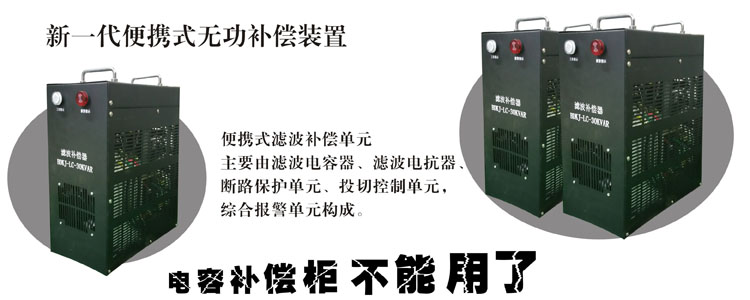

     控制功率單元：主要由濾波電抗器、濾波電容器、專用投切開關、報警指示系統、超溫保護
系統、斷路器、工作指示燈、電源隔離變壓器、智能濾波補償控制器（采樣32位ARM微處理芯片，
多任務操作內核，LCD友好中文界面）等組成。控制系統可增加備用控制器，當主控制器故障，可
自動切換到備控制器控制，同時發出聲光報警。

     補償功率單元：主要由濾波電抗器、濾波電容器、專用投切開關、報警指示系統、超溫保護
系統、溫控散熱系統、斷路器、工作指示燈、等組成。

環境溫度：-40—+45度

海拔高度：不超過2000M，超過需注明

相對濕度：日常不超過95%，月平均值不大于90%

工作環境：周圍無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。

安裝條件：無劇烈震動及顛簸，安裝傾斜度不大于5度

電壓測量精度：0.5級

電流測量精度：0.5級

功率因數測量精度：1.0級

有功電能測量精度：1.0級

無功電能測量精度：1.0級

電流采樣范圍：0—5A

        設計一般按變壓器容量的40%選擇補償，如：1000變壓器按40%左右考慮補償容量
（即400KVAR左右)，選擇智能濾波補償單元60KVAR功率補償單元6臺，控制單元（20KVAR功率
補償）1臺，總容量為380KVAR；或60KVAR功率補償單元6臺，30KVAR功率補償單元1臺，控制
（20KVAR功率補償）1臺，總容量為410KVAR。
