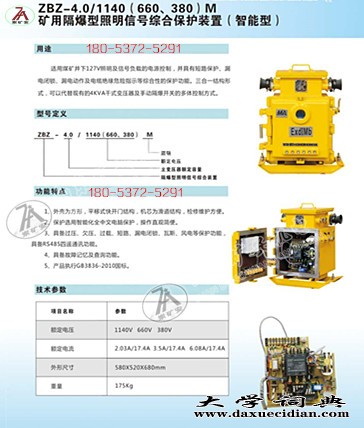

ZBZ-4.0/1140(660)M照明信號綜合保護裝置

礦用隔爆型照明信號綜合保護裝置用途：
適用煤礦井下127V照明及信號負載的電源控制，并具有短路保護、漏電閉鎖、漏電動作及電纜絕緣危險指示等綜合性的隔爆型電氣設備。三合一結構形式，可以代替現有的干式變壓器及手動隔爆開關的多體控制方式。

（1）海拔高度不超過 2000 米；

（2）周圍介質溫度不高于+40℃，不低于-20℃；

（3）周圍空氣的相對濕度不大于 95%（+25℃時）；
（4）在無強烈顛簸震動以及垂直傾斜度不超過 15 度的地方；
（5）在無足以腐蝕金屬和破壞絕緣的氣體與蒸氣的環境中；
（6）可用于有甲烷和煤塵瓦斯危險的礦井中；
（7）能防止水和液體侵入的地方；

過電壓保護：當電網電壓高于額定值一定倍值時（可以整定，一般為 1.15Ue）可靠保護。

5、欠電壓保護：當電網電壓低于額定值一定倍值時（可以整定，一般為 0.75Ue）可靠保護。

6、電網實時電流電壓顯示：顯示當前電網電壓及三相負載電流值，精度±5％。

7、瓦斯閉鎖保護。

8、風電閉鎖保護

本裝置電氣線路主要由主電路和控制、保護電器組成。

1、主電路：由萬能轉換開關 QS、一次熔斷器 FU1、FU2、主變壓器 TB、交流接 觸器 KM 等部件組成。

2、控制電路：

由熔斷器 FU3、接觸器 KM 線圈，送電按鈕 QA、停電按鈕 TA、急停按鈕 JT、接觸器常開觸點 CJ1-4、保護器內部接點 K2K 和 K02 等組成。裝置投入工作時，首先閉合萬能轉換開關，使主變壓器 TB 有電工作，同時給控 制回路及保護器提供電源，保護器顯示各監控?cái)?shù)據。在保護器上不顯示故障時，按合閘按鈕 QA，此時 CJ 接觸器吸合，同時負載就可以正常工作。

礦用隔爆型照明信號綜合保護裝置保護電路：
（1）照明短路保護電路：

當照明線路任意兩相發生短路故障時，Ia、Ib、Ic 產生較大的電壓信號，電壓信號由 Ia、Ib、Ic 給保護器的 33、34、35 管腳提供信號，使保護器采集到短路信號后，將保護故障接點 K2K 和 K02 斷開，同時斷開 CJ 接觸器線圈回路而釋放，同時切斷 127V 主電源。與此同時，保護器顯示屏上顯示“短路”，只有按復位鍵 FW 解除故障后，然后按合閘 QA 重新送電方可正常工作。

（2）信號短路保護電路：

當信號負載線路發生短路故障時，電流傳感器 Ix 產生較大電壓信號。電壓信號Ix 給保護器的 27、28 管腳提供信號，使保護器采集到信號短路信號后，將保護故障接點 K2K 和 K02 斷開，同時斷開 CJ 接觸器線圈回路而釋放，同時切斷 127V 主電源。 與此同時，保護器顯示屏上顯示“信號短路”，只有按復位鍵 FW 解除故障后，然后按合閘 QA 重新送電方可正常工作。

（3）漏電保護電路：

127V 照明與信號網路在送電狀態下，網絡漏電時保護器可實現動作跳閘。其動作回路為：電抗器 SK 的中性點給保護器 23 管腳和 Fd 構成回路，當有漏電故障符合動作要求，將保護故障接點 K2K 和 K02 斷開，同時斷開 CJ 接觸器線圈回路而釋放，同時切斷 127V 主電源，保護器顯示“漏電”，由于保護器具有自鎖功能，當排除故 障后，然后按合閘 QA 重新送電方可正常工作。

（4）電纜絕緣危險指示電路

在為合閘狀態下，任何一相電纜絕緣不夠使，使電抗器 SK 的中性點給保護器 23管腳和 Fd 構成回路，同時保護器檢測到絕緣不足而顯示“漏電閉鎖”，只是漏電動作值不同（漏電動作值 2KΩ±20%,絕緣危險值為 12KΩ±20%）。電纜絕緣電阻降到12KΩ±20%時，保護器顯示“漏電閉鎖”，當絕緣故障排除后，“漏電閉鎖”自動消除，然后按合閘 QA 重新送電方可正常工作。
