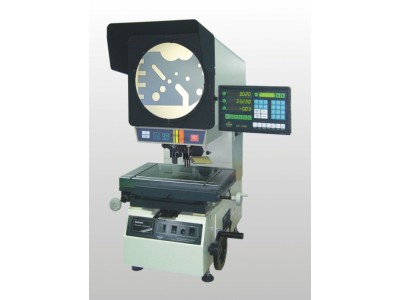

CPJ-3000CZ系列數字式測量投影儀整機質量?jī)?yōu)良，性能穩定。儀器配有腳踏開關和多功能數據處理表DC-3000，數據輸出和采樣十分方便，使測量更快捷，效率更高。儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只須旋轉轉盤即可，不需要再單獨更換物鏡，操作更加方便簡單；儀器調焦由投影筒升降實現，行程大，穩定性好；工作臺不升降，增強了穩定性，測量范圍大，精度高。
技術參數：| 型號 | CPJ-3015CZ | CPJ-3020CZ | CPJ-3025CZ | |||
| X軸坐標行程 (mm) | 150 | 200 | 250 | |||
| Y軸坐標行程 (mm) | 100 | 100 | 150 | |||
| 金屬臺面尺寸 (mm) | 354×228 | 404×228 | 450×280 | |||
| 玻璃臺面尺寸 (mm) | 210×160 | 260×160 | 306×196 | |||
| X、Y軸坐標分辨力 (μm) | 0.5 | |||||
| 示值誤差 (μm) |
E1XY=(2.5+L/100) |
|||||
| Z軸坐標行程 (mm) | 100 | |||||
| 儀器重量 (kg) | 170 | 175 | 180 | |||
| 外形尺寸 | 780×810×1120 | 780×810×1120 | 780×810×1120 | |||
| 投影屏 | 尺寸 (mm) | Ф 312，使用范圍>Ф300（刻有米字線） | ||||
| 旋轉范圍 | 0~360° | |||||
| 旋轉分辨力 | 1' or 0.01° | |||||
| 物鏡 | 放大倍數 | 10× (選) | 20× (選) | 50× (選) | 100× (選) | |
| 物方視場 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距離 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 測量最大高度 (mm) | 90 | 90 | 90 | 90 | ||
|
儀器電源: AC 100-240V 50/60Hz，總功率: 400W |
||||||
