CL,CLZ型齒式聯軸器

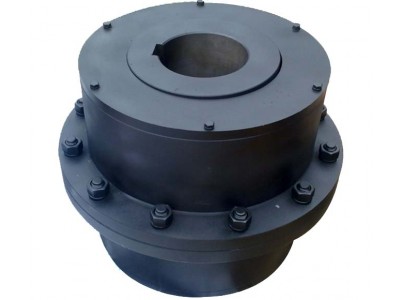

CL型直齒式聯軸器屬于可移式剛性聯軸器，由兩個有內齒的外殼和兩個外齒的套筒所組成，套筒和軸用鍵聯接，兩個外殼用螺栓聯成一體，外殼和套筒之間設有密封圈。內齒輪齒數和外齒輪齒數相等，通常采用壓力角為20°的漸開線齒廓。工作時靠嚙合的輪齒傳遞扭矩。由于輪齒之間留有較大的間隙，所以能補償兩軸的不同心和偏斜，為了減少輪齒的磨損和相對位移的摩擦阻力，在內部注入潤滑油。

CL型直齒式聯軸器的角位移允許在30′。CL型齒式聯軸器具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、傳遞扭矩大、傳動、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸等行業、也適用于石油、化工、通用機械等各類重型機械的軸系傳動。

CL型直齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動
