KHP197-Z帶式輸送機綜合保護裝置

KHP197-Z帶式輸送機綜合保護裝置

   山東東達皮帶綜保銷售顧問張煥真：18053792683

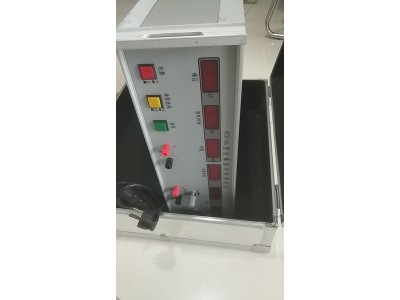

山東東達機電有限責任公司生產的KHP197-Z帶式輸送機保護裝置主機（以下簡稱主機）

是根據本公司生產的KHP197-Z帶式輸送機保護裝置主機經改進提高而設計的，使帶式輸送機保護裝置的先進性、可靠性、操作方便性、節能等與同類產品相比較都有了較大程度的提高。本主機的特點為適用于具有爆炸性氣體和煤塵的礦井中，用來對皮帶運輸機進行綜合保護及控制。也可用于鏈板機集中控制和保護；其特點：

1)   選用了32位ARM7 微處理器,使得系統功能強,控制更具靈活性,而且功能擴展方便,工作狀態顯示更直觀。

2)   用128*64漢字點陣屏,所有信息均采用圖形,漢字顯示,為使用單位提供一個良好的人機操作界面。

3)   開放式數據通訊，提供了系統與上位機接口，井下皮帶機信息均可方便傳到上位機。

4)   智能型傳感器接口，所有智能型傳感器均可直接接在主機上。

5)   兼容當前常規傳感器，使得主機使用更加靈活。

6)   語言報警，當系統出現故障時，主機能語音播報故障性質，方便查詢。

7)   除具有同類產品相同功能，如：“集控、手動控制、綜合保護及通訊功能外,還增強了面板控制功能,使系統設置更加方便,集控、手動兩種工作方式在面板可以直接設定。

8)   與帶有模擬量接口的智能型張力傳感器相接，實現對張力的控制。

9)   速度傳感器壽命長、靈敏度高，傳感器距磁鐵30mm以上，便于安裝。

10) 萬向開關加煤電極式堆煤傳感器安全可靠，使用壽命長。

11) 自動灑水裝置自成系統，不需電源亦可實現超溫自動灑水。

12) 配接壓敏式撕裂傳感器或中撕傳感器可對皮帶撕裂或強力皮帶因鋼絲斷裂而引起的皮帶撕裂進行保護和預測。

13) 結構合理，功能板之間連線極少，很大程度上減少接線的故障率。

14) 所有控制輸出參數均由軟件設定

山東東達皮帶綜保銷售顧問張煥真：18053792683

二、適用的環境條件：

主機在下列條件下應能正常工作：

a）溫度：0℃～+40℃；

b）相對濕度：≤95％（+25℃）；

c）氣壓：80kPa～110kPa；

d）有jiawan、煤塵爆炸性混合物的煤礦井下。

三、型號及含義：

 K    H    P   197     Z

主機

申請安標號

皮帶機

綜合

礦用

四、主要技術參數：

 4、1主機防爆型式：礦用隔爆兼本質安全型，標志：Exd[ib]l

 4、2電器參數

    a、額定輸入電壓：AC127V或36V；

b、最高允許電壓：AC140V或 40V；

c、本安輸出最高開路電壓：DC12V（兩路）

d、U_O：DC12V，    Io:1A C_O：0.2µF； L_O：1.6mH；

g、繼電器輸出接點容量；AC250V 5A；

h、防打滑、溫度、煙霧傳感器為有源配件，其額定電壓為12V，靜態電流小于115mA，zuida動作電流小于150mA，其余傳感器為無源器件，其動作時工作電流為不小于0.5mA

i、集中控制信號小于1.5V 0.5mA;

j、張力工作電壓：5V，電流小于20mA,張力傳感器輸入信號0-10mV；

k、各傳感器連線不超過100米，集控線不超過1000米時，分布電感：≤800µH/km；分布電容≤0.06µF/km；

m、短路電流穩定值：80mA，過流保護動作值1A.

n、本主機外形尺寸：428×376×144，重量8Kg。

o、集中控制臺數：最多256臺。

山東東達皮帶綜保銷售顧問張煥真：18053792683
