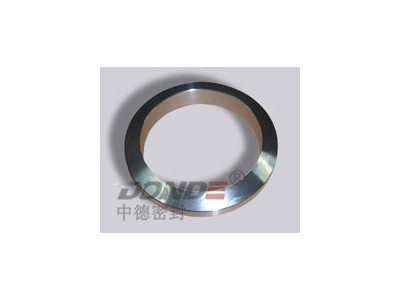

金屬透鏡墊
高壓管道連接中，廣泛使用透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線變成環帶，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，墊片制造成本較高，加工也較困難。
金屬透鏡墊性能特點：
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件；
金屬透鏡墊應用范圍： 我國通用機械行業現行角式高壓閥門端法蘭，采用透鏡墊密封，其適用公稱壓力為16.0～32.0Mpa；公稱通徑為3～200mm；使用溫度為－30～200℃，常用于高壓含氫含酸介質的密封。
金屬環墊最早來源于美國，在20世紀20年代最早使用于鍋爐領域，后來用于人孔蓋，高壓釜其它窗口的密封，以后在石油生產和煉油工業中格外受到重視。隨著蒸汽動力裝置的溫度和壓力增加，金屬環墊的用途就越來越廣泛。 |
| 金屬透鏡墊的主要結構形式： |
 |
金屬透鏡墊材料材質選擇： |
| 材料 |
最大硬度 |
標示 |
溫度℃ |
| Brinell HB |
Rocknell HB |
Min |
Max |
| Soft Iron |
90 |
56 |
P |
-40 |
540 |
| Low C/S |
120 |
68 |
S |
-60 |
500 |
| SS410 |
170 |
86 |
S410 |
-40 |
850 |
| SS304 |
160 |
83 |
S304 |
-250 |
540 |
| SS316 |
160 |
83 |
S316 |
-200 |
815 |
| SS347 |
160 |
83 |
S347 |
-200 |
870 |
| 4-6%Cr,0.5% Mo, |
130 |
72 |
F5 |
-40 |
650 |
| Copper |
80 |
-- |
C |
-100 |
315 |
| Aluminum |
35 |
-- |
A |
-200 |
425 |
| Inconel 600 |
150 |
78 |
Y |
-100 |
1095 |
| Inconel 825 |
150 |
78 |
W |
-100 |
1095 |
| Monel 400 |
150 |
78 |
M |
-100 |
760 |
| Titanium |
215 |
77 |
T |
-200 |
540 |
| Nikel 200 |
110 |
58 |
N |
-200 |
760 |
| Hastelloy B2 |
230 |
121 |
X1 |
-100 |
1095 |
| Hastelloy C276 |
210 |
110 |
X2 |
-100 |
1095 |
金屬透鏡墊的尺寸極限偏差：
| 尺寸名稱 |
代 號 |
極限偏差 |
| 環墊的節徑 |
P |
±0.18 |
| 環墊的寬度 |
A |
+0.20
0 |
| 環墊的高度 |
H |
+0.20
0 |
| 金屬透鏡墊的底面寬度 |
C |
+0.20
0 |
| 角度23° |
|
±0.15° |
| 環墊的圓角半徑 |
R |
±0.4 |
| 金屬透鏡墊上所有23°角的平面，其表面粗糙度應不大于0.8μm |
金屬透鏡墊主要性能參數：
| 墊片系數 |
m=5.50-6.50 |
| 墊片使用壓力 |
≤32MPa |
| 墊片使用溫度 |
-196℃-1000℃ |
| 最小預緊比壓 |
y=126.6-182.8MPa |
|
|
金屬透鏡墊技術標準:
可提供任何標準和非標準的尺寸，包括API 6A, ASME B16.20，DIN 2693-67，JPI-7S-23-72，DIN-2696-1999 及其它標準。
國內相關標準：
JB/T 2777-1992|PN16.0～32.0MPa無孔透鏡墊
JB/T 2776-2010|閥門零部件 高壓透鏡墊
JB90-1959 密封面透鏡式的法蘭用金屬墊片
|
