    ZD-G2030金屬空心O形圈


    品牌: dongde
    商會會員價: 面議
    起訂: 1 片
    供貨總量: 1000 片
    發貨期限: 自買家付款之日起 3 天內發貨
    所在地: 浙江 寧波市
    有效期至: 長期有效
    最后更新: 2023-08-31 10:44
    瀏覽次數: 237
    詢價

    公司基本資料信息
    詳細說明

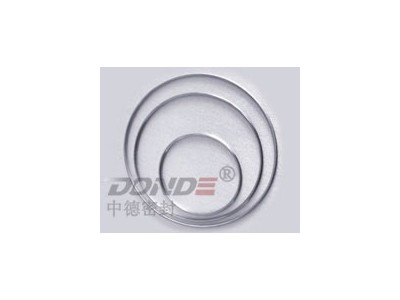

     金屬空心O形圈
    產品型號: ZD-G2030


    金屬空心O形圈
    金屬空心O形圈,是將薄壁的鋼管、不銹鋼管、蒙乃爾合金管或因科鎳合金管墊等彎成圓形或其它形狀,再將接口焊接、精細打磨而形成的一種特殊密封件。金屬空心O形圈,由于特殊的結構和材料,特別適合于其它密封件難以達到的高溫(最高達800℃),深冷(最低達-270℃),高壓(最高達1400kgf/cm2,),高真空(最高達10-9毫米汞柱)等工況的靜密封,廣泛用于石油、化工、化纖、冶金、航空、航天等行業,不僅用于小直徑,而且還可以用于大直徑工作的場合。 金屬空心O形圈可以分為以下三種標準型式:
    1. 普通型金屬空心O形環
    環的空心腔為密閉的空間內為常壓(大氣壓),靠空心環來保持較大的彈性,一般適用于真空和小于70kgf/cm2的管道或容器法蘭上使用。
    2.充氣型金屬空心O形圈
    在普通型空心O形環內側或外側開數個小孔使管內腔與介質相通,它屬于一種自緊型環,其密封性能比普通型空心O形環好,適用于壓力高于70kgf/cm2的工況。
    3.自緊型金屬空心O形環
    此圈是把惰性氣體封閉在空腔內,當在高溫工作狀態下,氣體受高溫作用而劇烈膨脹,加強了密封圈在高溫下的彈性,適用于高溫(最高達800℃)的工況。

    金屬空心O形圈性能特點:
    1具有良好的密封性能,耐高溫,耐高壓,耐介質性及優良的氣密性。特別適用于高溫高壓高真空介質的密封
    2.較低的預緊力就能達到密封。
    應用范圍:
    用于航空航天機械,真空設備,半導體相關機器,核能設備,電子設備,攪拌機,熔融紡絲裝置,液壓機器等各種機械設備。



    金屬空心O形圈各種使用形態選擇:
    使用條件 環 型 材 料 鍍 層 或 涂 層

    溫 度(℃)

    壓 力
    (kg/cm)

    -250--+100 10-6--≤30>30 普通型
    充氣型
    不銹鋼、鋁。深冷工況下,環與法蘭螺栓同材料 一般氣體、揮發性液體介質時,環表面鍍銀或聚四氟乙烯
    100--300 同 上

    同 上

    不 銹 鋼 同 上
    300--400 ≤40 普通型 因科鎳合金 一般氣體、揮發性液體、環的表面鍍銀
    >40 充氣型
    >400--540 自緊型
    >540--700 ≤40 自緊型 因科鎳合金 鍍 銀
    >40 充氣型

    金屬空心O形圈不同溫度時對涂層或鍍層的選擇:

    溫 度(℃) 鍍 層 或 涂 層
    -60--+350 銅、銀
    >350 銀、金、鉑
    -60--+120 聚三氟氯乙烯
    -60--+250 聚四氟乙烯
    下表用于對常用金屬空心O形圈金屬材質選擇:

    材料名稱 縮寫標記 硬度(HB) 溫度(°C)
    純鋁 L3 35 200
    紫銅 T3 80 260
    碳鋼(Carbon steel) CS 120 -40~+540
    SS 304 304 130~180 -195~+550
    SS 316L 316L 130~180 -100~+550
    SS 321 321 130~190 -195~+760
    HASTELLOR-B2 HASTB 215 -185~+1090
    INCONEL-600 INC600 150 -100~+1090
    MONEL-400 MON 150 -130~+820
    TI 215 -195~+1090

    金屬空心O形圈貯存
    1.金屬空心O形圈不允許與其它產品混合堆放,以防碰傷、劃傷和壓傷。
    2. 金屬空心O形圈不允許與活性化學劑接觸,以防被腐蝕。
    金屬空心O形圈安裝
    在安裝前,應仔細檢查并清理密封槽表面,不允許有輻射狀,交叉狀劃傷、壓痕和其它附著物。
    金屬0形圈的安裝槽設計:
    一般情況下優先使用矩形槽,只有在特高壓、特高真空的情況下才使用三角槽。
    對于矩形槽:
    1. 在自由狀態下,槽的外徑比圈的外徑大0.1~0.3mm;
    2. 槽的深度h,應根據所需的預壓扁度來計算確定,一般如下(W為0圈的斷面直徑):
    A:對于斷面直徑小的環 h=(0.66~0.75)w;

    B:對于斷面直徑大的環 h=(0.8~0.9)w;

    具體尺寸公差見圖(以環的外徑100mm為例);




    D2=D1+D3
    h=d*0.8

    訂購需知:

    1.可根據用戶提供樣品或尺寸進行生產;
    2. 可根據用戶提供工況條件進行設計,工況條件包括:工作壓力、工作溫度、工作介質;
    3. 用戶可提供相配合密封槽的結構形式和相應的尺寸及材料。

    金屬空心O形圈技術標準:
    可提供任何標準和非標準的尺寸,包括ASME,DIN,JIS,GB及其它標準。可提供圓型、方型等異型形狀
