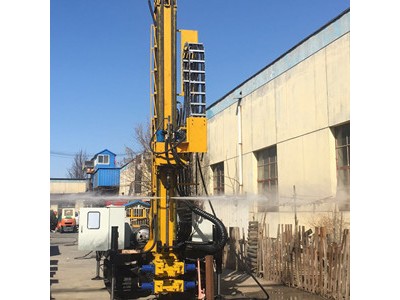

XPL-80A型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。

二、特點：

1. 施工效率相對增加了30%。

2. 配備動力頭回轉速度顯示裝置。

3. 配備動力頭提升速度顯示裝置。

4. 配備鉆塔垂直度顯示裝置。鉆機對孔、定位準確快捷。

5. 采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。

6. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。
7. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴

工藝的需求。

8. 動力頭行程長，可接3米鉆桿，減少輔助時間。

9. 轉速可達190轉每分鐘，有效的提高了工作效率。

10. 鉆機采用新型卷揚機，應用液壓控制，降低了更換鉆具的時間，提高生產效率的同時提高了施工人員的安全性。

三 、主要技術參數：
1.扭矩：7500 N.m
2.動力頭轉速：0～190r/min
3.動力頭行程：3500 mm
4.動力頭額定提升力：70 kN
5.動力頭允許加壓力：35 kN
6 .鉆孔深度：80-100 m
7 .鉆桿直徑：Φ50 mm；Φ60 mm；Φ89 mm
8.鉆孔傾角: 前后0～100°
9. 電機功率：55 Kw+18.5Kw+2.2Kw
10. 外形尺寸    [施工尺寸]：4300×2150×7000mm（長寬高）
                      [運輸尺寸]：6900×2150×2250mm（長寬高）
11. 整機重量：5900 kg

12.橫向移動：1500mm
13.系統壓力：20 MPa
14.爬坡度：25°
15.行走速度：3km/h
