| 纏繞墊片內外環 產品型號： ZD-W1230/1240 |

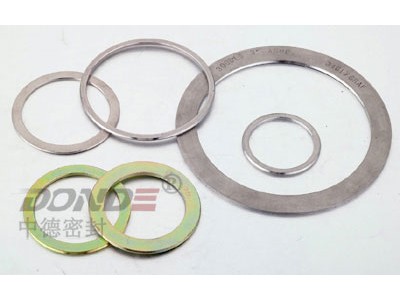

| 纏繞墊片內外環 纏繞墊片根據標準通常由基本體和金屬內外環組成，其中纏繞墊片內環一般起加強作用以避免金屬纏繞基本體的散圈，因此又稱內加強環，由于纏繞墊片內環一般和管道內流體介質接觸，一般材質會和基本體鋼帶材料相同或優于基本體材質。纏繞墊片外環一般起定位作用同樣也起到一定的加強固定作用，因此也叫做定位環，材質一般由如Q235等低碳鋼經鍍鋅處理，較高要求的也會選用不銹鋼如304等材質。對于纏繞墊片內外環的選用形式一般根據法蘭面的形式和壓力確定。 由于纏繞墊片內外環國內外標準繁多材料及規格更不計其數，并且生產工藝比較復雜。需經過車，沖，盤，銑，拉槽，倒角，打字等多道工序。因此，國內有許多纏繞墊片生產企業都通過外購內外環的方式以簡化生產程序。 我公司專業為金屬纏繞墊片生產廠家配套供應纏繞墊片內外環，生產設備齊全，有400噸，165噸，63噸等多臺大型沖壓設備，6250,6140，CW62123（可車直徑1500mm環)等多種型號大車床，4臺盤環專用設備，可生產各種標準和非標準內外環，以及專用儀表，銑槽機，倒角機，拋光機等各種專用設備幾十臺。日生產能力上萬片 我們一般尺寸14”可以下用沖床沖制（一般碳鋼環），直徑180mm以上也可以用盤環，密封面大于70mm的特殊規格用大車床車環。建議不銹鋼內外環如SS304, SS316等一些較昂貴的材料采用盤環價格成本較低，打字按標準或按要求。如客戶有特殊要求可協商解決。 纏繞墊片內外環一般常備庫存產品： ASME B 16.20 HG20631 HG20610 1/2” ~ 24” 150LB, 300LB, 600LB 其它尺寸或標準請要求。 材 料；碳鋼，鍍鋅或不鍍鋅； SS304, SS316L 以下特殊材料內外環可要求： 304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料內外環。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 纏繞墊片結構形式及代號和使用法蘭類別： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
下表用于對常用內外環及纏繞金屬的材質選擇：
※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理 ※根據工況選用不同特殊材料為基體的纏繞墊溫度，壓力和內腐蝕性等隨材料而不同。 ※采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等纏繞鋼帶時，內環材料一般選用相等于或好于選用的纏繞鋼帶材料。 下表是纏繞墊片和內外環直徑公差（即用于法蘭的名義管道直徑）：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 技術標準: 1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .國內標準有 HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系 HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系 GB/T4622.2-97 纏繞式墊片 管法蘭用墊片尺寸 國家標準 JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準 JB/T90-94 管路法蘭用纏繞式墊片 機械部標準 JB/T4705-2000 壓力容器法蘭用纏繞式墊片 機械部標準 SH3407-96 管法蘭用纏繞式墊片 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
