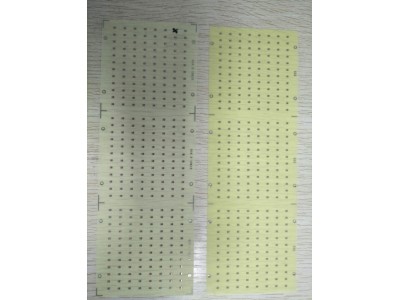

超薄PCB電路板，0.15MM雙面電路板，深圳PCB生產廠家



深圳廣大綜合電子有限公司專業生產PCB單面線路板，雙面線路板，多層線路板，超薄線路板，超長線路板板，以及各種高精度電路板，價格合理。

　　歡迎來電洽談。樣品：8小時-24小時；批量：5-7天。



　　1.產品類型：單面、雙面及多層印制線路板（PCB），

　　2。加工尺寸：：600mm*1200mm

　　3。最高層數：1-20層

　　4。加工板厚度：剛性板 0.1mm-4.0mm

　　5。基材銅箔厚度：剛性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）

　　6。常用基材：FR-4，CEM-3，CEM-1，94HB，94VO

　　7。工藝能力：

　　（1）鉆孔：最小孔徑 0.15MM

　　（2）孔金屬化：最小孔徑 0.15mm，板厚/孔徑比 4：1

　　（3）導線寬度：最小線寬：金板 0.075mm，錫板 0.10mm

　　（4）導線間距：最小間距：金板 0.075mm，錫板 0.10mm

　　（5）鍍金板：鎳層厚度：〉或＝2.5μ金層厚度：0.05-0.1μm 或按客戶要求

　　（6）噴錫板：錫層厚度：>或＝2.5-5μ

　　（7）銑板：線到邊最小距離：0.15mm 孔到邊最小距離：0.2mm 最小外形公差：±0.12mm

　　（8）插座倒角：角度：30度、45度、60度深度：1-3mm

　　（9）V 割：角度：30度、35度、45度深度：板厚 2/3最小尺寸：80mm*80mm
