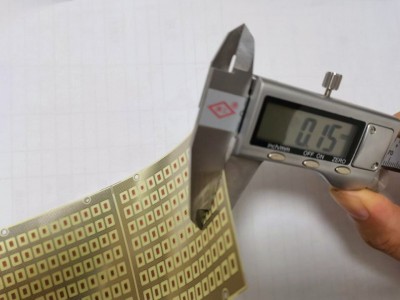

雙面0.15MM超薄板 fr-4玻纖板 深圳pcb電路板加工



深圳市廣大綜合電子有限公司, 成立于2013年 ,專注PCB線路板生產的工廠；主要生產單面PCB板,雙面PCB板,多層PCB板，高精密PCB板，阻抗PCB板，超長PCB板，超薄PCB板，無鹵素PCB板，HDI，軟硬結合板等。致力于高精密PCB線路板生產制造，月產PCB線路板15000平方米，加工精度線距線寬可達0.075mm、孔徑0.10mm。專門為國內外高科技企業和科研單位及電子產品企業服務。我們的產品廣泛應用于通信、計算機、電源、數碼、工業控制、科教研發、汽車等高科技領域。



PCB工藝能力

接受文件：protel autocad powerpcb orcad gerber或實板抄板

加工板面尺寸：1200MM*600MM

加工板厚度：0.1mm-0.80mm

加工層數：1-20Layers

銅箔層厚度：0.5-4.0oz

金屬化孔最小公差：±0.005mm2mil

非金屬化孔最小公差±：0.05mm2mil

壓接孔最小公差：±0.05mm2mil

外形公差剛性板：±0.10mm4mil，

翹曲度：≤0.3%

絕緣電阻：1012Ω

通孔電阻：300Ω

剝離強度：1.4Nmm

阻焊厚度：6H

熱沖擊：288℃、20Sec

測試電壓：50-300V

表面工藝：熱風整平HAL、金手指、無鉛噴錫Lead free、化沉金、化銀錫、防氧化處理OSP，松香處理等。

可靠性測試：開短路測試、阻抗測試、可焊性測試、熱沖擊測試、金相微切片分析等

阻焊顏色：綠色、黑色、藍色、白色、黃色、紫色等

字符顏色：白色、黃色、黑色等

鍍金板：鎳層厚度：〉或2.5μ　　金層厚度：0.05-5μm或按客戶要求

噴錫板：錫層厚度：或2.5-5μ

V割：角度：30度、35度、45度　深度：板厚23
