康美風軸流風機 HTF軸流式消防排煙風機

HTF系列適用于賓館、體育館、學校、酒樓、商場、影劇院、禮堂、民用住宅和工礦企業等消防排煙及通風的場合。輸送空氣和其他不自燃、對鋼材無腐蝕性氣體，氣體內不允許有粘性物質，所含的塵土及硬質顆粒物不大于150mg/m³。作通風換氣時進氣溫度不得超過80°C，作消防用時，風機能在280°C的高溫條件下連續運行30分鐘以上。

根據需要亦可選用雙速電機，平時低速運行作通風換氣用，如一旦發生火災，通過電控系統自動切換成高速運行，在30分鐘內迅速排除煙氣，使火場內人員可安全撤離。

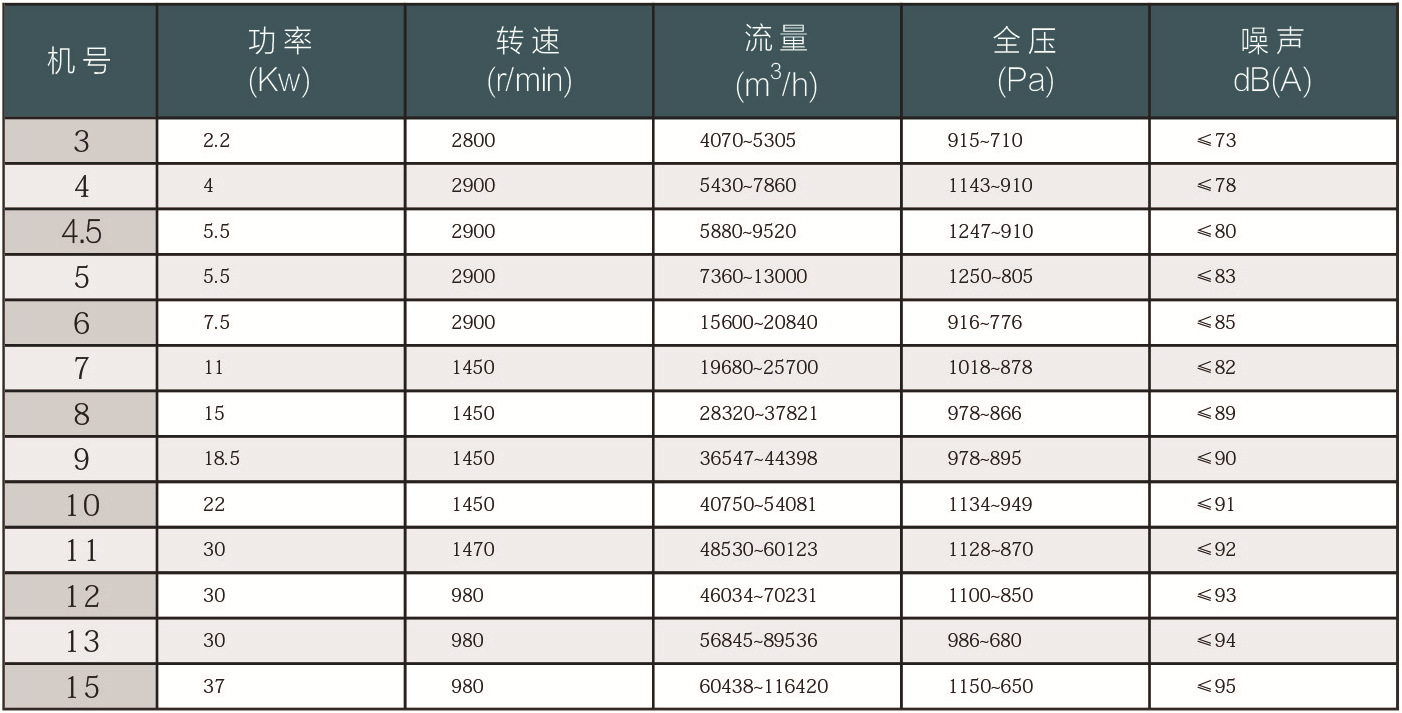

HTF-I 系列性能參數表(標準型)

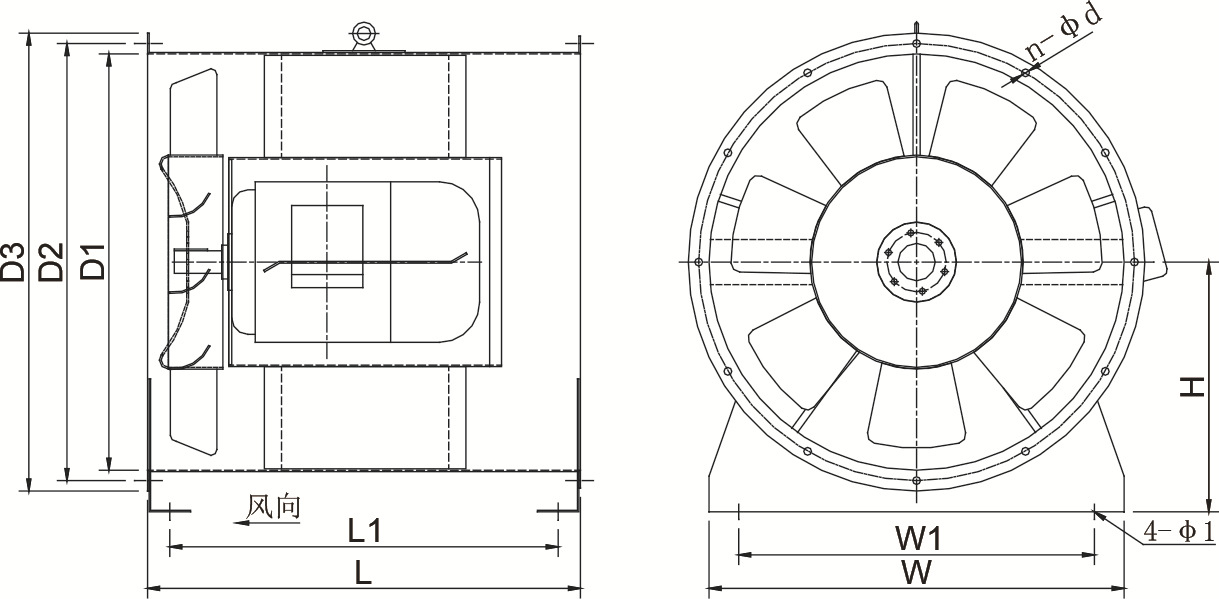

HTF-I 系列結構示意圖(標準型)

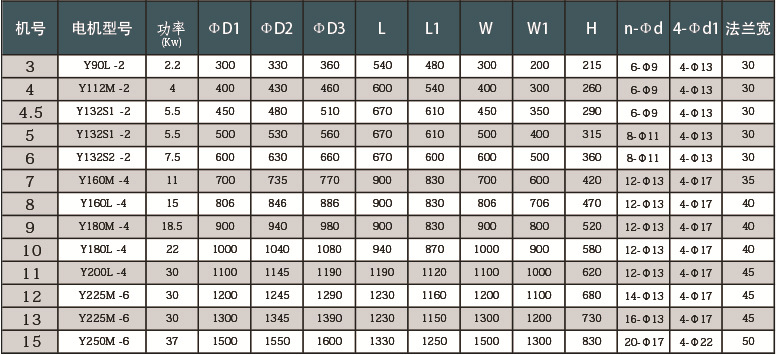

HTF-I 系列外形尺寸表(標準型)

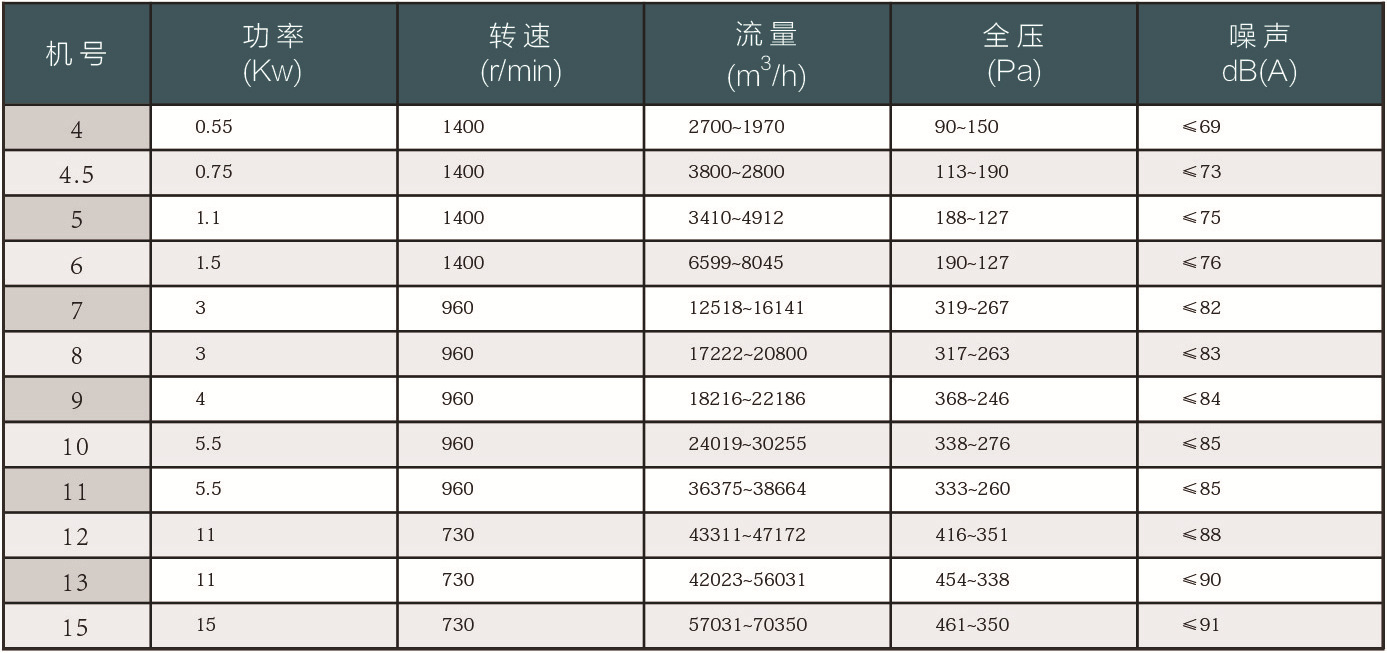

HTF-I 系列性能參數表(低轉速)

HTF-I 系列結構示意圖(低轉速)

HTF-I 系列外形尺寸表(低轉速)

HTF-I 系列性能參數表(斜流式)

HTF-I 系列結構示意圖(斜流式)

HTF-I 系列外形尺寸表(斜流式)

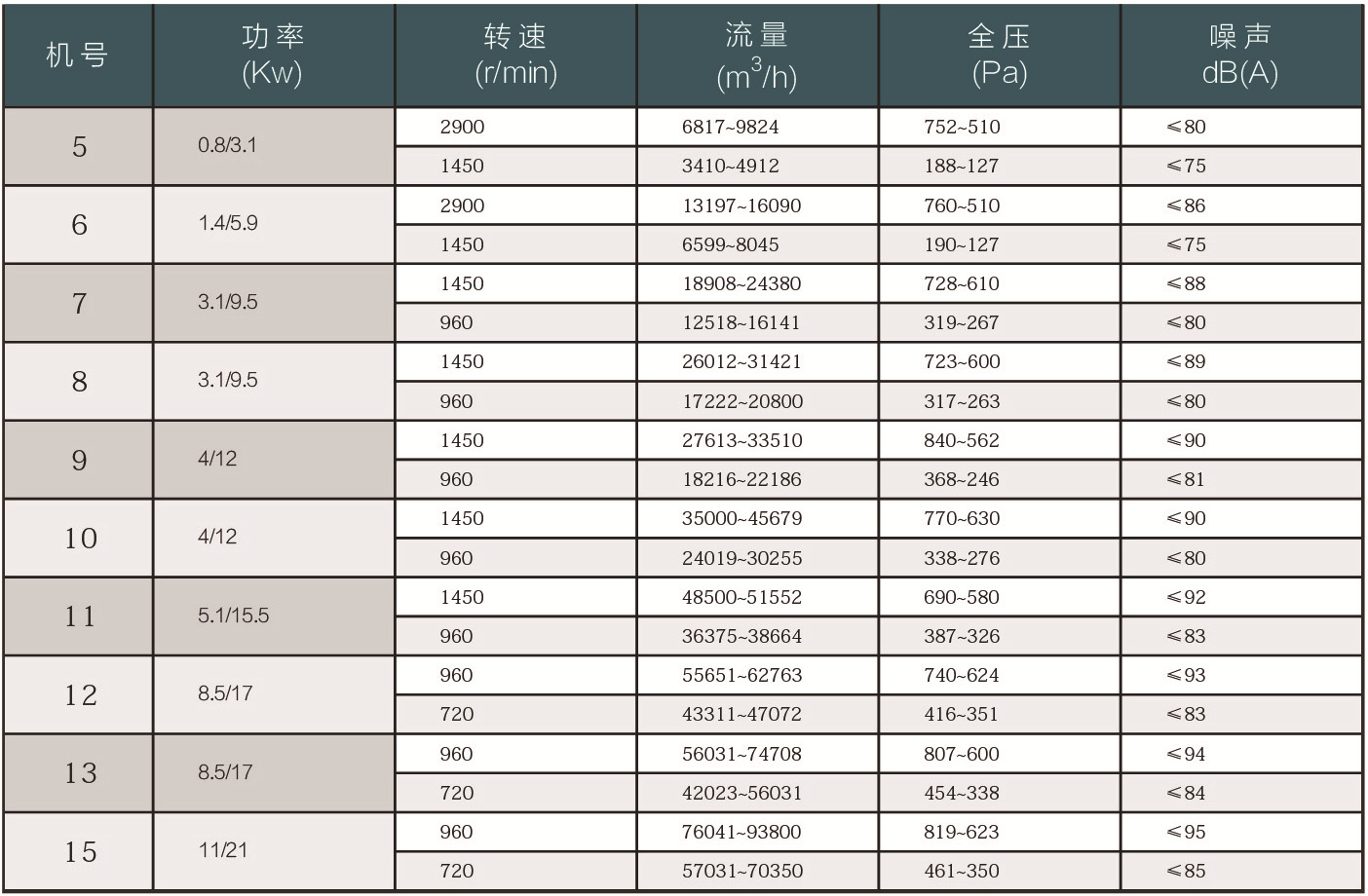

HTF-II 系列性能參數表(雙功率)

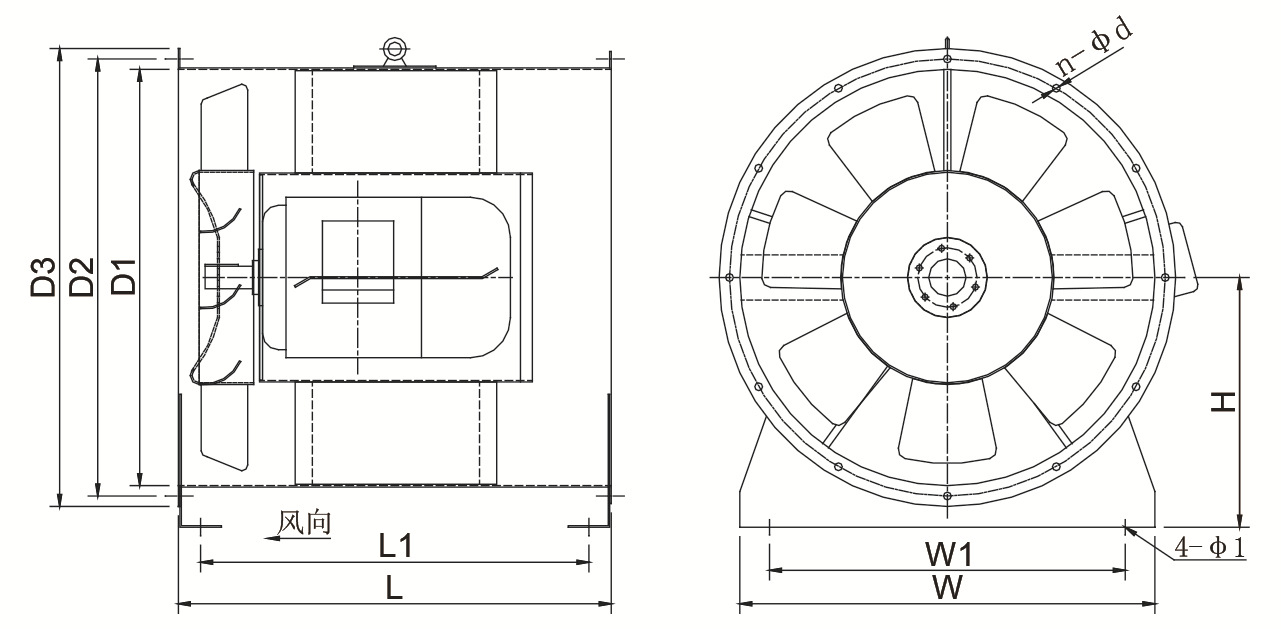

HTF-II 系列結構示意圖(雙功率)

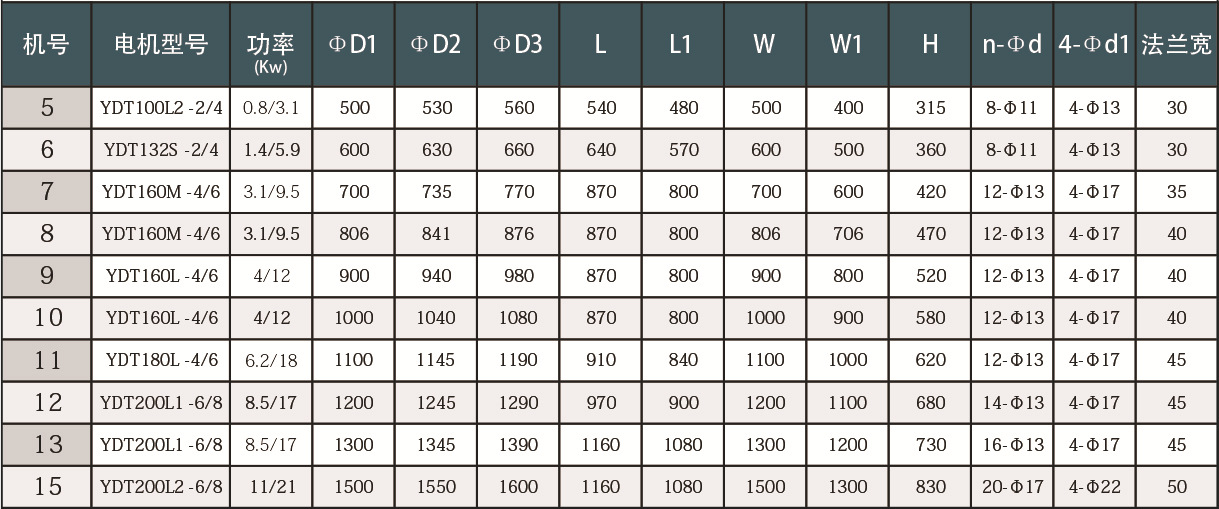

HTF-II 系列外形尺寸表(雙功率)

一、風機訂貨須知：

1、訂貨時必須說明風機類別，例如：離心排煙風機，離心排風風機，離心加壓風機，軸流排煙風機，軸流普通風機等功能。

2、訂貨時必須提供風機設計參數，風量、風壓、功率等重要參數。

3、訂貨時應提供離心風機的進出風口方向，表示法如圖：A、B、C

4、風機安裝空間有限，尺寸有特殊要求的訂貨時必須說明。

5、如機房墻及樓宇通道已封堵，需我司現場拼裝，請?jiān)谟嗀洉r(shí)注明。

6、風機訂貨時要注明風機電源要求，380V 50HZ或220V 50HZ。

二、機組使用說明：

1、坐地式風機基礎，基礎尺寸建議每邊比機組外型尺寸大于100mm。

2、電機應接在有電機缺象保護器和過載保護器的電源上，5.5KW以下的電機可直接啟動；7.5KW以上的電機應降壓?jiǎn)?dòng)。機殼應接地。

3、風機的電源為三相380V 50HZ。先檢查電源是否符合要求，有無缺相，三相是否平衡后方可與電機相接。接通后先啟動電機，檢查風機轉向是否正確，如轉向相反，應停機將電源相序改變，然后將電機電源正式接好。

4、風機進出風口與風道間用軟接頭連接。

5、新機運行一個月后，應檢查皮帶松緊程度及螺栓是否松動現象，如有發現應及時調整緊固，以免出現問題。

6、風機常年運行，帶座軸承潤滑脂應半年更換一次。常溫可用2#鋰基脂或同性能潤滑脂，高溫場合需用高溫潤滑脂。如果過渡季節停機，潤滑脂必須保證每年更換一次。
