耐磨陶瓷膠泥生產(chǎn)工藝流程

河南豐正耐磨材料有限公司是一家專注于耐磨材料研發(fā)于生產(chǎn)的綜合性企業(yè)，其主打的耐磨陶瓷膠泥（耐磨陶瓷涂料），耐磨噴涂料 耐磨澆注料 ，通過過硬的質(zhì)量，贏得了市場的認可，我們所生產(chǎn)的耐磨陶瓷膠泥具有較高的機械強度和剛度。耐磨陶瓷膠泥主要由耐磨骨料和結(jié)合系統(tǒng)組成，密度大，強度高，產(chǎn)品主要是采用了離子化合物和部分人工合成共價化合物，其離子鍵結(jié)合牢固，所以強度和剛度很大，可有效抵御物料的沖擊力和剪切應(yīng)力。而結(jié)合系統(tǒng)由于采取復(fù)合強化措施和處理，形成化學(xué)結(jié)合，致使其強度很高。 具有優(yōu)良的韌性和抗震性。由于水調(diào)高溫耐磨陶瓷膠泥采用定向網(wǎng)狀增強措施，通過耦合進一步改變韌性，所以抗斷裂、韌性強，可有效防止沖擊力造成的破損和剝落。另一方面，由于離子鍵和其共價鍵為強結(jié)合鍵，鍵能比較高，低溫對其影響很小，而且它的振動頻率較高，常溫難以對其構(gòu)成威脅，不會產(chǎn)生熱震損毀。整體性好。由于耐磨可塑料采取了雙重補強措施，有的甚至采取了多種補強措施，有效地改變了材料性能，使其體積穩(wěn)定，不可能產(chǎn)生裂縫，因而整體性好，另外施工為整體施工，無接縫出現(xiàn)，因而整體性進一步提高。環(huán)境相容性好。由于采用了耐酸和耐堿的人工合成原料，不會和礦渣發(fā)生反應(yīng)，同時由于這種材料多為高溫合成原料，晶體發(fā)育好，結(jié)構(gòu)完整，環(huán)境溫度不會對它造成大的影響，屬環(huán)境惰性材料，因而對環(huán)境敏感性差。無環(huán)境污染。耐磨陶瓷膠泥屬于無機非金屬材料，主要成分為硅酸鹽和氧化鋁，和地球巖石層成分相近，不會造成土質(zhì)惡化和重金屬離子污染，不會影響環(huán)境。

       耐磨陶瓷膠泥采用磷酸鹽溶液作結(jié)合劑，配剛玉骨料、剛玉粉、α-Al2O3，SiC微粉、超微粉及多種外加劑，施工完畢后可直接點火生產(chǎn)的新型耐磨耐火涂抹料。它具有附著力強，耐磨損，耐化學(xué)侵蝕，抗剝落，養(yǎng)護時間短，可與各種耐火材料結(jié)合等優(yōu)點。
一、 包裝  耐磨陶瓷膠泥為25kg/袋包裝，內(nèi)置塑料袋小包裝促凝劑（用以調(diào)節(jié)可塑料初凝時間），同時配桶裝磷酸鹽溶液作結(jié)合劑，加入量為袋裝粉料的12%左右。
二、 貯存  耐磨陶瓷膠泥存放在干燥庫房內(nèi)，不得雨淋，受潮，保質(zhì)期為12個月。
三、 施工說明
1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。
2、加入促凝劑，根據(jù)施工現(xiàn)場當(dāng)?shù)氐沫h(huán)境溫度，選擇促凝劑合適加入的量。當(dāng)溫度小于20℃時，促凝劑可全部加入；當(dāng)溫度大于20℃時可根據(jù)施工時間要求，適當(dāng)調(diào)節(jié)促凝劑加入量。
3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷膠泥為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

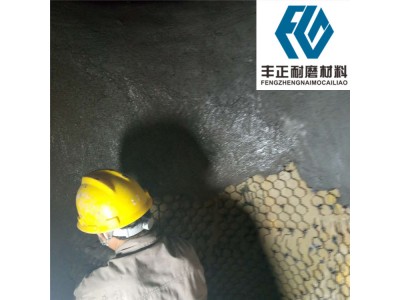

4、開始施工：先將施工部位清理干凈，內(nèi)壁不得粘有雜物浮塵。首先清理龜甲網(wǎng)或扒釘上面浮著物，清干凈施工工作面的浮塵、雜物、然后用手工涂抹耐磨陶瓷膠泥，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。
5、待耐磨陶瓷膠泥初凝后，自然養(yǎng)護24小時以后施工部位即可移動，同時也可以點火生產(chǎn)。
6、該耐磨陶瓷膠泥可與各種澆注料、耐火磚緊密結(jié)合。
7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水?dāng)嚢枋褂茫瑧?yīng)廢棄。
8、該耐磨陶瓷膠泥施工完畢初凝后，無需養(yǎng)護、烘烤、直接點火升溫使用，且不影響其使用性能。
