70公里高清數字cofdm無人機圖傳用于巡邏巡查

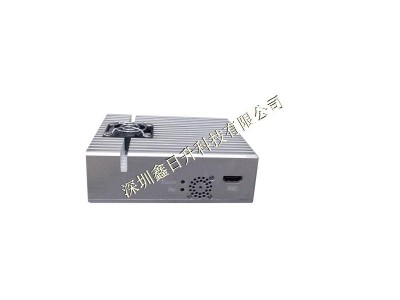

 H-510B機載式高清無線視頻傳輸系統，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：編碼正交頻分復用）調制技術，具有傳輸頻帶窄（2-8MHz）、很強的抗多徑干擾能力和抗多徑衰落能力。能夠?qū)崿F(xiàn)非視距（NLOS）、高速運動情況下實時傳輸高質量圖像。

    系統采用H.264數字視頻編碼標準，輸出高清HD1080P畫質，分辨率達1920*1080、720P、及標清）。

適用于大型無人機、無人車、無人船、特種機器人等圖像傳輸領域。
COFDM抗電磁干擾性能:

對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠?qū)е抡麄€(gè)通信鏈路失敗，但是在多載波 COFDM 系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸?shù)牡驼`碼率。

COFDM抗多徑衰落性能:

可以有效地對抗信號波形間的干擾，適用于多徑環境和衰落信道中的高速數據傳輸。當信道中因?yàn)槎鄰絺鬏敹霈F(xiàn)頻率選擇性衰落時，只有落在頻帶凹陷處的子載波以及其攜帶的信息受影響，其他的子載波未受損害，因此系統誤碼率極低（小于等于10^-6）。



技術指標：

  發射機

工作頻率	300MHz～2400MHz 頻率訂制
射頻功率	1～5W可調
信道帶寬	2-8MHz
FEC	1/2，2/3，3/4，5/6，7/8
保護間隔	1/32，1/16，1/8，1/4
碼流	2Mbps～12Mbps
時延	≤200ms
誤碼率	≤10-6
音視頻壓縮格式	H.264
傳輸距離	空對地＞70公里；海面＞30公里
音視頻接口	HDMI ，CVBS
數據接口	下行傳輸，透明傳輸115200bps
圖像清晰度	HD1080P、720P及標清
圖像幀率	24、50、60幀/秒
電源	D12V
尺寸規格	108*107*45mm
重量	0.9kg

 接收機

工作頻率	300MHz～860MHz ，頻率訂制
信道帶寬	2-8MHz，1KHz步進
靈敏度	2MHz：-103dBm；2.5MHz：-102dBm；4MHz：-100dBm；8MHz：-97dBm
接收技術	空間分集技術
接收極化	垂直極化，雙天線接收
音視頻解壓格式	H.264
音視頻輸出接口	1路HDMI ，1路音視頻BNC
數據接口	下行透明傳輸，波特率：115200bps
網口	RTSP視頻流
USB	錄像存儲
圖像清晰度	HD1080P、720P、480P及標清
圖像幀率	24、50、60幀/秒，兼容其它幀率
電源	DC9-15V
尺寸規格	114*89*33mm

 注：接收機可根據客戶需求，選擇1U機箱、便攜箱或模塊。
