50公里高清cofdm無人機圖傳用于邊境巡邏

 H-710B高清小型無線視頻傳輸系統，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：編碼正交頻分復用）調制技術，具有傳輸頻帶窄、很強的抗多徑干擾能力和抗多徑衰落能力，能夠?qū)崿F(xiàn)非視距（NLOS），高速運動情況下實時傳輸高質量圖像。

    系統采用H.264數字視頻編碼標準，輸出高清HD1080P畫質，分辨率達1920*1080P、720P及標清）。

廣泛應用于軍事偵察、邊防巡邏、公安技偵、航拍、空中測繪、電力巡查、鐵路搶險、海事執法、城管執法、新聞密訪、衛生防疫等或突發事件應急指揮、無人車、無人船、特種機器人等領域。

COFDM抗電磁干擾性能:

對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠?qū)е抡麄€(gè)通信鏈路失敗，但是在多載波 COFDM 系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸?shù)牡驼`碼率。

COFDM抗多徑衰落性能:

可以有效地對抗信號波形間的干擾，適用于多徑環境和衰落信道中的高速數據傳輸。當信道中因?yàn)槎鄰絺鬏敹霈F(xiàn)頻率選擇性衰落時，只有落在頻帶凹陷處的子載波以及其攜帶的信息受影響，其他的子載波未受損害，因此系統總的誤碼率性能要好得多

優點：

Ø 機體積小，重量輕

Ø 低延時≤200ms

Ø 有很強的抗干擾能力和非視距繞射能力

Ø 畫質清晰,高清1080p效果

Ø 分集雙天線接收，使實時圖像更為清晰流暢

技術指標：

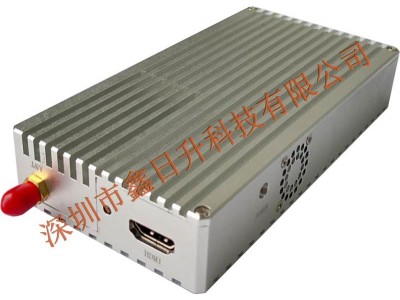

發射機


工作頻率	300MHz～2300MHz ，頻率訂制
射頻功率	≤35dBm，1dB步進
信道帶寬	2-8MHz，1KHz步進
FEC	1/2，2/3，3/4，5/6，7/8
保護間隔	1/32，1/16，1/8，1/4
碼流	2Mbps～12Mbps
時延	≤200ms
音視頻壓縮格式	H.264
傳輸距離	地面視距≥3公里；空對地≤50公里；非視距地對地大于1公里
音視頻接口	HDMI，CVBS
數據接口	下行透明傳輸，波特率：115200bps
圖像清晰度	HD1080P、720P及標清
圖像幀率	24、50、60幀/秒，兼容其它幀率
電 源	DC12V外部供電
功耗	12W
尺寸規格	L133*W70*H26mm
重 量	245g



  接收機

工作頻率	300MHz～860MHz ，頻率訂制
信道帶寬	2-8MHz，1KHz步進
靈敏度	2MHz：-103dBm；2.5MHz：-102dBm；4MHz：-100dBm；8MHz：-97dBm
接收技術	空間分集技術
接收極化	垂直極化，雙天線接收
音視頻解壓格式	H.264
音視頻輸出接口	1路HDMI ，2路音視頻BNC
數據接口	下行透明傳輸，波特率：115200bps
網口	RTSP視頻流
USB	錄像存儲
圖像清晰度	HD1080P、720P、480P及標清
圖像幀率	24、50、60幀/秒，兼容其它幀率
電源	DC9-15V
尺寸規格	114*89*33mm



  注：接收機可根據客戶要求，定制標準1U機箱、便攜箱及模塊等。
