主要用于線路干膜貼覆、防焊干膜貼覆、選化干膜貼覆、ABF貼覆、RCC-ABF貼覆、貼覆干膜。
?
一、 設備概述

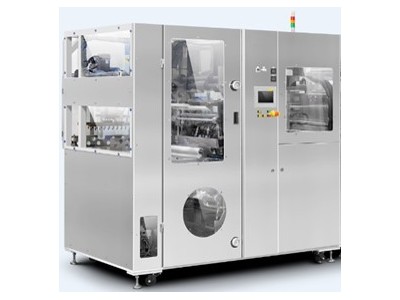

本設備(單列預貼機)是通過光纖傳感器感應板邊自動對中基板，待干膜預貼到基板正反兩面后自動切割干膜，
再用夾爪與輸送段將預貼好干膜的 PCB 板輸送到后面的真空貼膜機上。
二、 適用范圍
本設備適用于需要將干膜預貼在 IC 載板、FPC、軟硬結合板的片式貼膜工藝。
三、 設備組成
設備由三部分組成，即：
1、進板單元：主要輸送載板，對載板對中定位，為貼膜前做準備。
2、貼膜主單元：主要是運輸的載板進行預貼膜，為后續進入真空腔體壓膜。
3、機架外圍部分：支撐整個預貼機的主要結構，以及保證機器輸送水平提供保障。
四、 產品精度 露銅精度：
A： 2～60mm ±1.0mm
B： 0～25mm ±1.0mm
C：±1.0mm
??
*上圖描述了機臺機械精度。不包括線路板尺寸誤差，干膜卷繞，干膜特性等問題。
五、 電氣控制
1、 PLC ： Mitsubishi Q003 系列
2、 人機界面：Proface 10.1 寸彩色觸摸寬屏
3、 電控箱：內置 帶漏電斷路器
4、 馬達：東方馬達+三菱伺服電機產品
5、 氣動：SMC+Airtac 產品
6、 繼電器/空開: 和泉 . 富士 . 歐姆龍
7、 傳感器: Keyence .Sunx.Omron.Riko
8、 手動模式: 面板手動按鍵
9、 安全措施: 緊急停止按鈕?互鎖功能?蜂鳴報警器?三色指示燈?。
|
序 號 |
名 稱 |
參 數 |
|
1 |
設備尺寸 |
L 2000×W 1700×H 2400mm |
|
2 |
設備重量 |
約2.5T |
|
3 |
基板尺寸 |
寬幅：250-610mm |
|
長度： 250-610 |
||
|
厚度： 0.05-2mm |
||
|
翹曲度：最大5mm |
||
|
4 |
干膜規格 |
寬幅：250-610mm，寬幅250mm |
|
干膜滾筒內徑：3寸 |
||
|
可裝最大外徑250mm，寬幅250mm做雙列可裝最大200mm |
||
|
5 |
工作面高度 |
1050±50mm |
|
6 |
設備方向 |
左→右 |
|
7 |
基板定位 |
雙邊同時整板，兩段速度控制，馬達驅動，可微調中心位 |
|
8 |
夾持方式 |
前端預貼夾持 |
|
9 |
電源 |
AC380V ±10 %3相四線 50 Hz 20KW |
|
10 |
氣源 |
≥0.5Mpa40L/min 1根φ10/φ12氣管 |
|
11 |
排氣口 |
10m3/min φ150mm抽風管一根 |
